漏电断路器复位按钮作用原理

同一品牌下， 不同型号、不同系列、不同批次、不同款式的断路器，外观均有不同

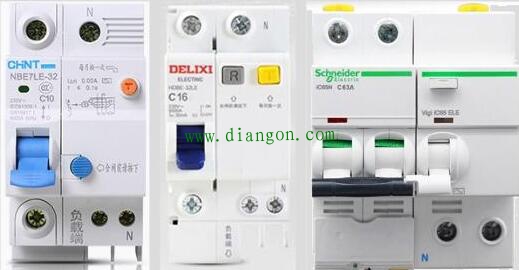

这三个断路器的漏电保护器附件均安装在右侧（有的品牌或型号安装在左侧），这样方便我们观察。可以看出，左边两个断路器上，均有两个按钮。其中有一个按钮，指向它的箭头上写着“合闸时按下”，这个按钮就叫做“复位按钮”（左侧断路器的复位按钮在下方，蓝色圆形；中间断路器的复位按钮在上方，灰色，上有“R”标志）。
复位按钮的作用，第一是提示用户跳闸原因——如果断路器是因为漏电跳闸，复位按钮就会弹出来，如果是由于其它原因跳闸，复位按钮保持不动。第二是防止错误合闸——当复位按钮弹出后，不将复位按钮按进去，是合不上闸的，就是为了防止用户在没搞清楚原因的情况下合闸，造成人员触电。
可以看出，最右侧的漏电断路器，是没有复位按钮的。事实上，有相当一部分品牌（国外品牌居多）没有设置复位按钮。取而代之的，是一个显示屏，或者叫“视窗”。当断路器由于漏电跳闸后，视窗会变成红色，用于提示用户。但是视窗是没有防止错误合闸的功能的，跳闸后，可以直接合闸，视窗自动恢复原来的颜色。
