变频器与PLC的RS485通信连接方法图解
时间：2023-03-06作者：佚名
|
1.单台变频器与plc的RS485通信连接

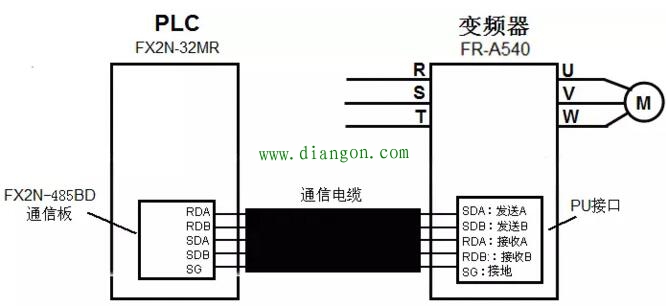

单台变频器与PLC的RS485通信连接如下图所示，两者在连接时，一台设备的发送端子（ -）应分别与另一台设备的接收端子（ -）连接，接收端子（ -）应分别与另一台设备的发送端子（ -）连接。
|
