欧姆龙PLC指令的动作选项

指令的动作选项有微分、立即刷新，其中微分又可分为上升沿微分@和下降沿微分%，见表。

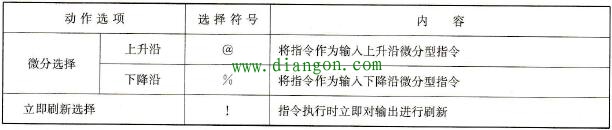

表 CP1H指令的动作选项表

指令的动作选项的格式如图所示，图中MOV指令带有微分和立即刷新两个动作选项。

图 指令的动作选项的格式

根据是否带有微分动作选项，可将指令分为微分型、非微分型。对于非微分型指令，只要其执行条件为ON，则每个扫描周期都执行该指令。@微分型指令仅在其执行条件由OFF变为ON时（脉冲的上升沿）才执行一次。相反地，%微分型指令是仅在其执行条件由ON变为OFF时（脉冲的下降沿）才执行一次。

一般指令都有执行条件，如输出指令或输出线圈不能直接与左侧母线相连，必须与继电器节点相连，当继电器闭合为ON时，指令的执行条件为ON，指令才能执行。
