电气安装图中电器元件的布置

布置电器元件时，应根据电气原理图和元器件的性能来考虑电器元件的排列顺序。
1.主电路：主电路的元器件应布置于箱体内，按照电源进线、接线端子、断路器（电源开关和主电路熔断器）、交流接触器、热继电器、负载接线端子等从上到下排列整齐。
2.控制电路：控制电路应按照它们与主电路的连接关系来布置。控制电路常用的元器件有指示灯、按钮开关、转换开关、控制电路熔断器、行程开关、继电器（包括中间继电器、时间继电器、速度继电器）等，其中熔断器、行程开关和继电器这些元器件应与主电路的元器件布置在箱体中，且位于主电路的一侧或两侧，指示灯、仪表、转换开关和按钮这些需要经常观察和操作的电器元件，一般应通过接线端子引出，不宜直接接在主电路或控制电路的元器件上。

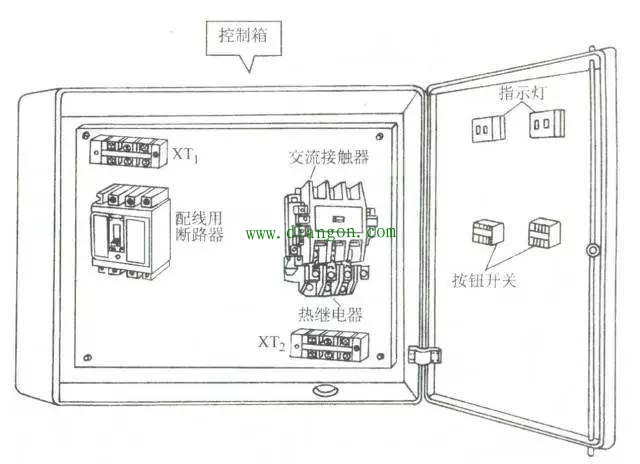

如图所示为按上述规律实际布置后的效果。

图 带指示灯的电动机连续运行控制电路实际布置图
