晶闸管在报警控制电路中的应用

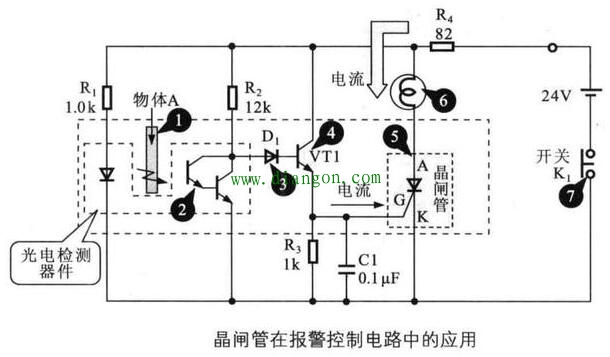

当A物体（图中1）阻挡光线时光敏三极管（图中2）截止，D1（图中3）正端电压升高，VT1（图中4）发射极电压也升高并输出触发信号，于是晶闸管（图中5）导通，吧报警灯（图中6）因电流增加而发光。这种情况下即使A物体离开光检测区，晶闸管仍处于导通状态，报警灯保持点亮，只有关断一下K1（图中7），才能使电路恢复初始状态。

该电路中，只要有触发信号加到晶闸管的触发端（G），晶闸管便会一直导通进行报警，触发信号消失晶闸管仍保持导通状态。
