在电路系统中，电流表和电压表是最常见的元件，一般人都知道电流表的接法是串联在火线上的，而电压表是并联在电路中的，要是还不知道的现在可以记一下，电流表是只能串联在电路中的，电压表是只能并联在电路中的。
作为电工我觉得只要知道电流表的内部电阻非常小，小到什么地步呢，比导线还要小，而电压表的内部电阻和电流表的相反，电阻非常大，大到什么地步呢，比线路中的任何用电设备都要大。只要有电流表在，整条线路中电阻它是最小的，只要有电压表在，整条线路中它的电阻是最大的，除非你是要考试的或做研究的，要不然知道这些就可以了。

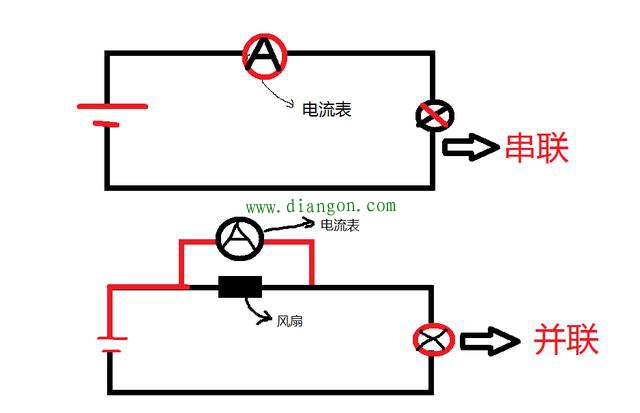

我们先看电流表，上图中一个是串联接，一个是并联接，我们以前说过串联电路的电流处处相等的，电压等于各部分电路两端的电压之和，并联电路各支路电流之和等于总电流，电压处处相等，所以串联只有分压作用，并联有分流作用。如果电流表采用图中的并联接法，因为并联有分流作用，而电流表的内部电阻又非常小，比导线还小，那里的电阻小，电流就往那边流，所以大部分电流只能往电流表方向流，从而造成风扇因为无法获得足够的电流不能运转。上面不仅只是风扇而已，可以是一切用电设备，为了好理解我把它假设为风扇。

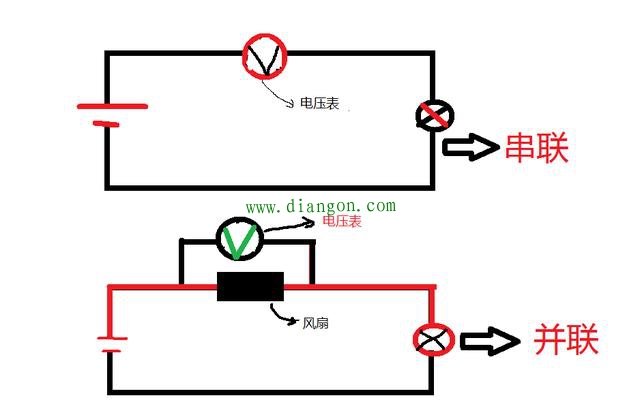

我们再来看电压表的，如果电压表采用上图中的串联接法，串联电路中的电压等于各部分电路两端的电压之和，因为电压表内部的电阻非常大，电流因为电压表的电阻太大而无法流过电压表，当然它并非说完全没有电流从电压表流过，只是非常的小，从而造成后面的用电设备无法正常使用。所以要是在电压表使用串联接法就相当于把线路剪断了。而采用并联接的话只有很一小部分电流往电压表流去，大部份电往风扇方向流去，对线路中的用电设备就没有任何影响。
所以从中我们可以知道电流表必须串联在电路中，而电压表必须并联在电路中，否则会影响整条线路的正常运行。
|
