家用开关插座接线方法 家装电工必知

首先介绍最简单的单控单开开关（就是 一个翘板的开关，控制一个支路）接线法：
单开接线最简单，一般建筑施工过程中线已穿好，一般用红线接插座背面L接线柱，蓝线接L1接线柱就ok了
单开五孔接线：红线（火线）、蓝线（零线）分别接插座接线柱L和N，黄绿双色线接插座接线柱E（保护线），然后用一根短线短接插座L接线柱和开关接线柱L,另外一根从灯泡引下来的线接到开关接线柱L1上就好了。
单开三孔接线：和步骤2接法一致，只不过单开五孔相对于单开三孔比较，区别在于，单开五孔内部已经将插座的两个（L）火线接线柱和（N）零线接线柱已经短接，不需要我们亲自短接，不过值得说明的是，有些要求不高的建筑在布线时并没有穿保护线（黄绿相间），那样的话插座接线柱E就不用接线
开关控制多用插座接线图：多用插座，即可插三角座 ，又可插双脚座，开关控制多用插座的特点是插座受开关控制。即开关闭合时插座有电，断开时插座断电，其接法如下：
浴霸开关接线：有些浴霸开关出厂时并没有和浴霸接好，而是要我们自己动手接上去，接法如下图：将开关上端所有接线柱全部用短线短接，从任一最边缘接线柱引出一根线接家里线路火线（一般为红线），开关下端各引出一根线接到家里线路零线（一般为蓝色线），切记下端不可以端接，不然会短路的

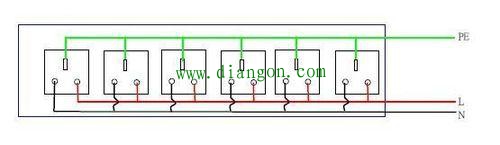

厨房插座接线：先把插座里面的L 、 N 、地线 分别串起来，然后再把最边缘的一组接线柱L、N、地线与家里L、N、地线分别接上就可以啦！
