三相异步电动机能耗制动控制电路图原理图解

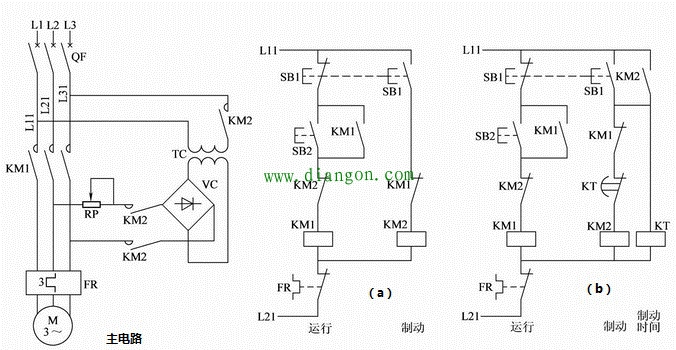

图 能耗制动控制电路
控制电路(a)：手动控制：停车时按下SB1按钮，制动结束时放开。电路简单，操作不便。
控制电路(b)：根据电动机带负载制动过程时间长短设定时间继电器KT的定时值，实现制动过程的自动控制。能耗制动控制电路特点：
制动作用强弱与通入直流电流的大小和电动机的转速有关，在同样的转速下电流越大制动作用越强，电流一定时转速越高制动力矩越大。一般取直流电流为电动机空载电流的3～4倍，过大会使定子过热。
可调节整流器输出端的可变电阻RP，得到合适的制动电流。
