PLC模拟量控制变频器硬件接线方法图解

变频器有一些电压和电流模拟量输入端子，改变这些端子的电压或电流输入值可以改变电动机的转速，如果将这些端子与plc的模拟量输出端子连接，就可以利用PLC控制变频器来调节电动机的转速。模拟量是一种连续变化的量，利用模拟量控制功能可以使电动机的转速连续变化（无级变速）。

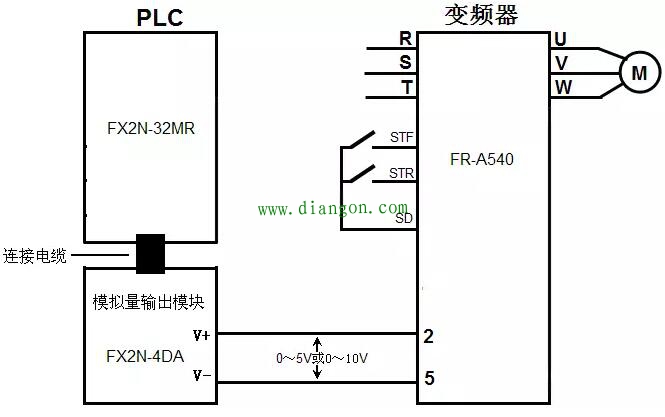

PLC以模拟量方式控制变频器的硬件连接如下图所示，由于三菱FX2N-32MR型PLC无模拟量输出功能，需要给它连接模拟量输出模块（如FX2N-4DA），再将模拟量输出模块的输出端子与变频器的模拟量输入端子连接。

当变频器的STF端子外部开关闭合时，该端子输入为ON，变频器启动电动机正转，PLC内部程序运行时产生的数字量数据通过连接电缆送到模拟量输出模块（DA模块），由其转换成0～5V或0～10V范围内的电压（模拟量）送到变频器2、5端子，控制变频器输出电源的频率，进而控制电动机的转速，如果DA模块输出到变频器2、5端子的电压发生变化，变频器输出电源频率也会变化，电动机转速就会变化。
PLC在以模拟量方式控制变频器的模拟量输入端子时，也可同时用开关量方式控制变频器的开关量输入端子。
