继电器常闭触点的控制关系

继电器的常闭触点是指继电器内部的动触点和静触点处于闭合状态，当线圈得电时，其动触点和静触点立即断开切断线路；当线圈失电时，其动触点和静触点立即复位闭合，接通线路。下图所示为继电器常闭触点的链接关系。

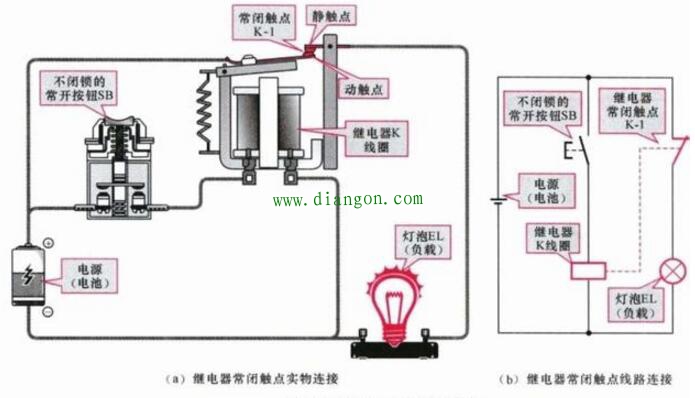

从上图可以看出，该继电器K线圈连接在不闭锁的常开按钮与电池之间，常闭触点K-1连接在灯泡与电池之间，用于控制灯泡的点亮与熄灭，在未接通线路时，灯泡处于点亮状态。

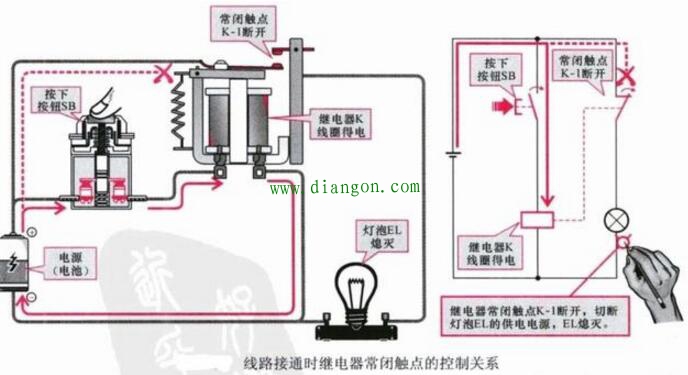

下图所示为线路接通时继电器常闭触点的控制关系。按下按钮SB时，线路接通，继电器K线圈得电，常闭触点K-1断开，切断灯泡EL供电电源，灯泡熄灭

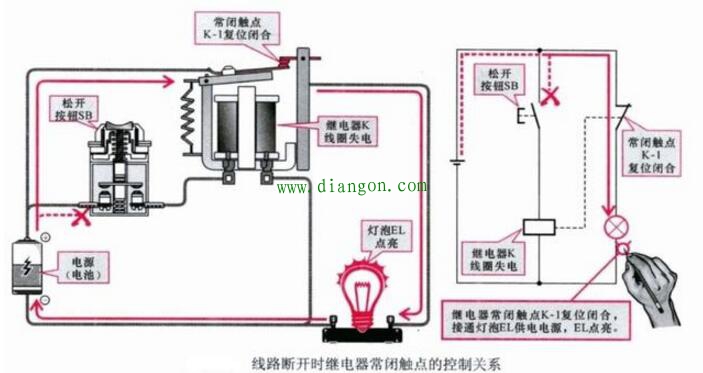

下图所示为线路断开时继电器常闭触点的控制关系。松开按钮SB时，线路断开，继电器K线圈失电，常闭触点K-1复位闭合，接通灯泡供电电源，灯泡点亮。
