三极管偏置电路中可变电阻电路分析

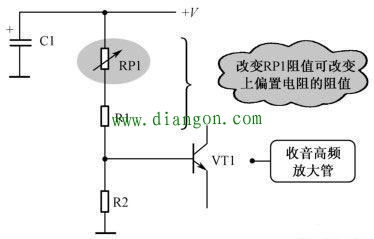

1. 分压式偏置电路分析
分压式偏置电路为VT1提供静态工作电流，没有这一电流三极管VT1将无法工作在放大状态，这一电流的大小不恰当，VT1也不能工作在最佳状态下，了解静态电流大小对三极管VT1工作状态的影响，有利于理解RP1电路的工作原理。
电路中RP1、R1和R2分压电路决定了VT1静态电流的大小。分压电路的输出电压大小由RP1、R1和R2三只电阻阻值大小决定，R1和R2是固定电阻，调节可变电阻RP1阻值时，可以改变VT1基极电压，从而可以改变VT1静态电流。因此，设置可变电阻RP1后，能够方便地调节VT1静态工作电流。
2. 调整变频管静态电流的目的
变频管的工作比较特殊，它不能工作在三极管的线性区域，而是工作在非线性区，以便进行变频。如果变频管静态工作电流太大，那就没有变频作用，如果电流太小，则没有放大能力，所以通过可变电阻器改变静态电流能方便地得到一个较好的平衡点。
