断路器上各种符号的含义
时间：2023-03-06来源：佚名
|

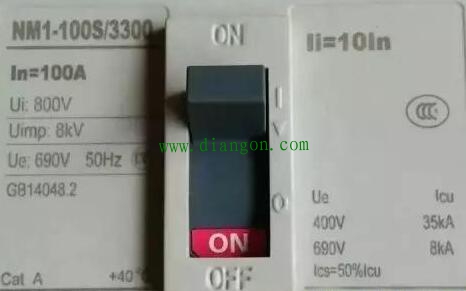

N 表示企业代号 M 表示塑壳式断路器 1 表示设计序号 100 表示额定电流 S 表示分段能力特征代号（S:标准型；H：较高型；R限流型） 3300：第一个数：3表示3极开关，如果是4表示4极开关。 第二个数：3表示热磁脱扣器，如果是2就表示是电磁脱扣器；如果是1就表示无脱扣。 第三、四数：00表示无附件。 如果是：则表示 08、报警触头 10、分励脱扣器 20、辅助触头 30、欠电压脱扣器 40、分励脱扣器、辅助触头 50、分励脱扣器、欠电压脱扣器 60、两组辅助触头 70、辅助触头、欠电压脱扣器 18、分励脱扣器、报警触头 28、辅助触头、报警触头 38、欠电压脱扣器、报警触头 48、欠电压脱扣器、辅助触头、报警触头 58、分励脱扣器、欠电压脱扣器、报警触头 68、两组辅助触头、报警触头 78、辅助触头、报警触头、欠电压脱扣器 In 额定电流 Ui 额定绝缘电压 Ue 额定工作电压 Uimp 额定冲击耐受电压 Ii=10In 10倍额定电流 、 50Hz 频率 Icu 额定极限短路分段能力 Ics 额定运行短路分段能力 |
