AND和OR指令组合梯形图使用方法
时间：2023-03-06来源：佚名
|

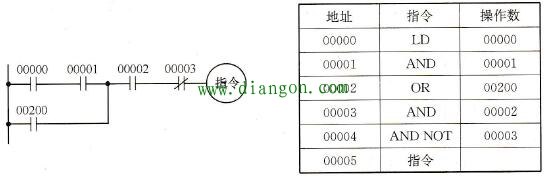

在更加复杂的梯形图中对AND和OR指令进行结合时，情况会复杂一些，如图所示的梯形图。
图 AN和OR组合的电路 该梯形图执行条件的逻辑表达式为 条件逻辑运算结果=((IR00000·IR0001) IR00200)·IR00002· |
