汽车电路基础元件的检测方法图解

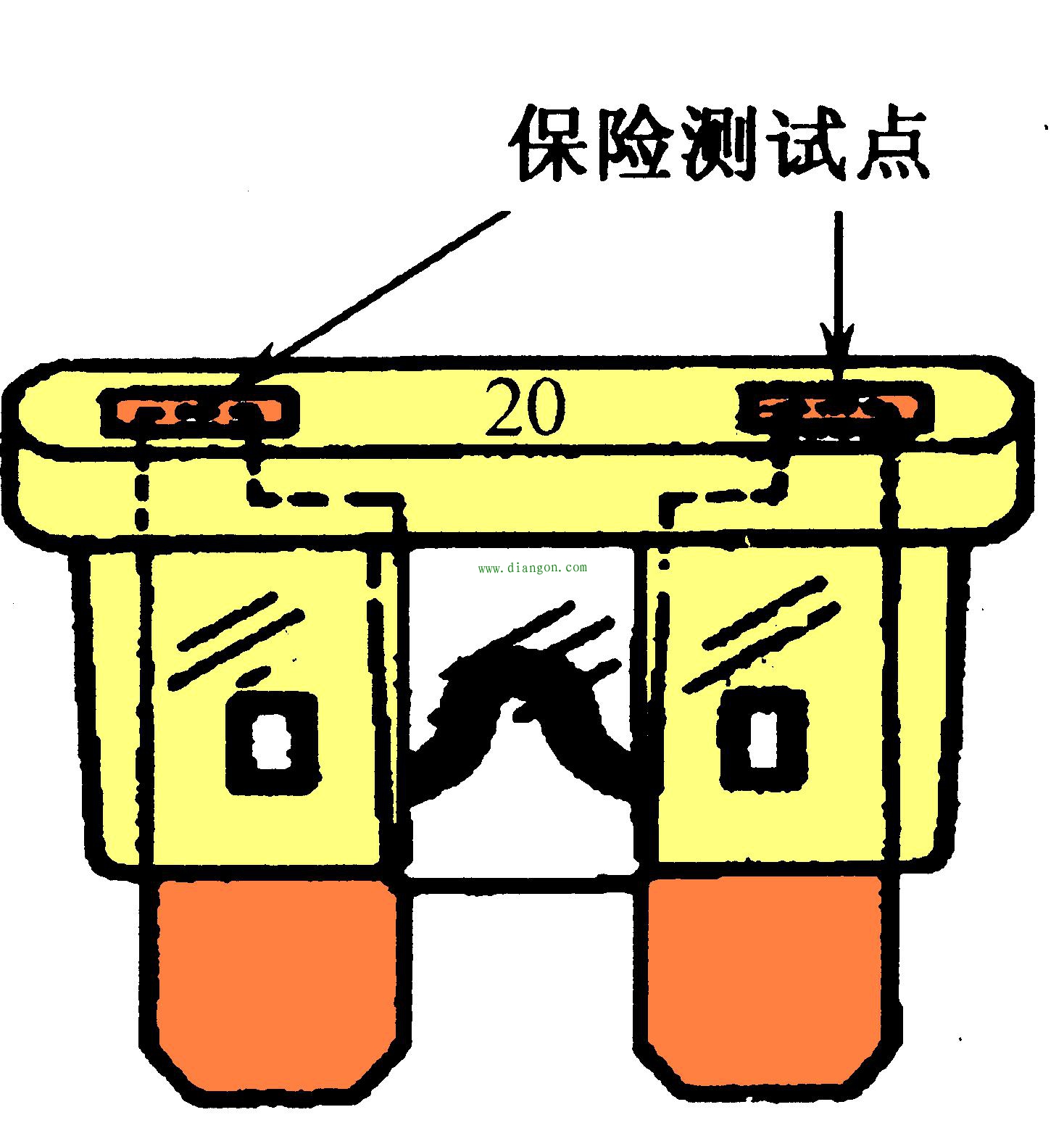

熔断丝本身可用目视或万用表电阻档进行检查，测量其是否导通，如果熔断丝烧毁，用万用表测量时，其电阻为无穷大。熔丝烧毁后，应找出熔丝烧毁的原因，并对线路进行测量。测量时，可用万用表或试灯测量熔丝的电源是否有电源电压，测量电器端是否直接搭铁。如果电源端无电压应继续向电源方向查，直到查到电源位置。若电器端搭铁（对地端电阻为0），则必须查出线路在何处搭铁，并排除故障，否则换上新的熔丝也会烧毁。

熔断器的检查
2.继电器的检查方法
继电器一般由一个控制线圈和一对或两对触点组成，触点由常开和常闭之分。检查继电器时，用万用表的电阻档检查继电器线圈的阻值是否符合要求。如果电阻符合要求，再给继电器线圈通上工作电压，检查触点的工作状况。如果是常开触点，通电后触点应闭合，即电阻值为0；常开触闭通电后触点应断开，即电阻值无穷大。

继电器的检查
3.传感器类零件的检查方法
目前汽车上的传感器按是否需要工作电源可分为有源传感器和无源传感器；按输出信号的类型可分为输出电压传感器和输出频率传感器等。
在检查时，对于有源传感器，应检查其工作电压和信号电压或频率是否正常，如果能测量传感器电阻和间隙的，还应进行电阻和间隙的检查，检查其是否在规定的范围之内。对于无源传感器，因为无需电源，所以不需要检查电源电压，其他与有源传感器同。还有一类开关型的传感器，检查方法是：在其工作范围内检查其能否按照工作要求完成开关动作。
4.电磁阀类元件的检查方法
电磁阀类零件的检测，主要是用万用表检查其线圈的电阻是否符合要求。在通电后，电磁阀的动作是否符合要求及是否达到固定的效果。
5.灯泡的检查方法
检查时，一般可用万用表检查灯丝的通断，如果测量到灯丝的电阻为无穷大，则为灯泡损坏。
6.开关的检查方法
可根据开关的功能和开关各档位的导通情况用万用表进行检查。

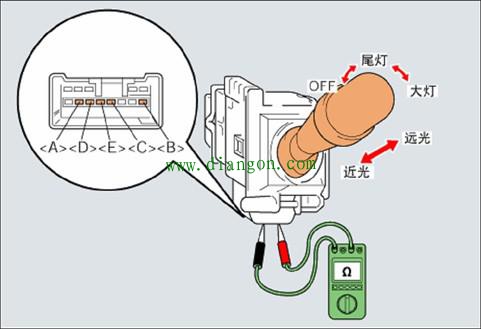

① 开路检测 ：用万用表电阻档或用数字式万用表二极管档直接检测其通断情况即可

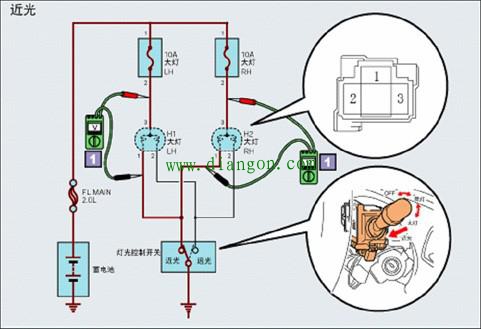

②加电压检测：用万用表直流电压档，将开关拨到相应的位置测是否有电压，若有电压，开关接通；若无电压，开关不通。

7.线路的检查方法

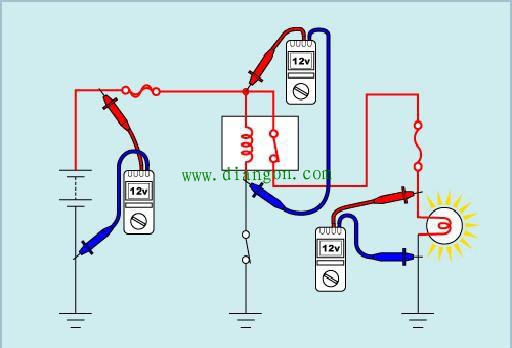

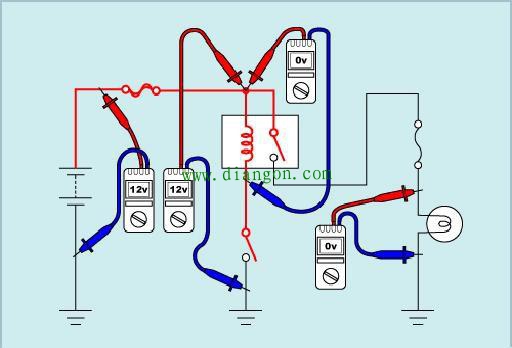

一种是利用万用表的电压档，沿着电路图中的线路分段用万用表检查电压或用试灯测试亮灭的情况；另一种方法是用万用表的电阻档测量相应导线的通断程度及搭铁情况，如图所示。
