tn接地系统是什么意思？TN接地系统图解

民用建筑中，都采用“TN”接地系统。
“T”—表示电源（变压器）中性点直接接地。
“N”—表示设备外壳与电源系统接地点或与该点引出的导体相连接。
依据设备外壳如何与电源接地点引出线连接，可分为多种TN接地系统。

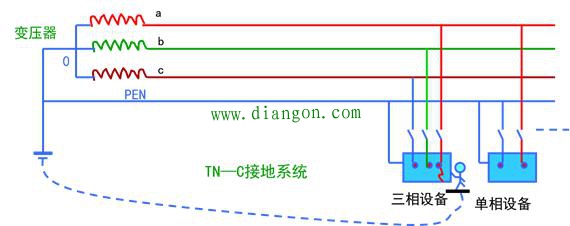

1.TN—C接地系统（三相四线制）

PEN线：既是工作零线、又是保护零线。
TN—C接地系统在建筑物内部不采用。

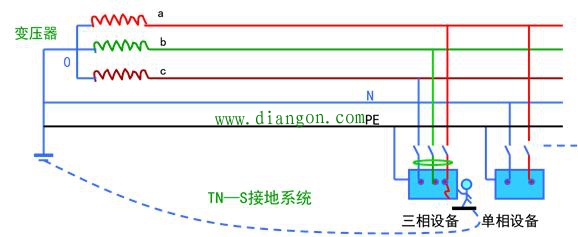

2.TN—S接地系统（三相五线制）

N线：工作零线；
PE线：保护零线。

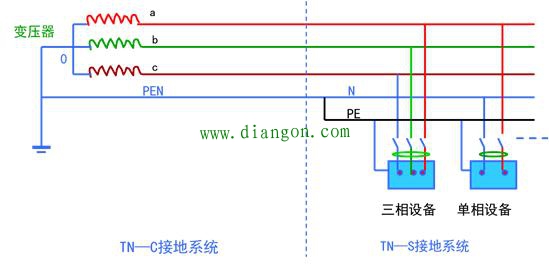

3.TN—C—S接地系统（局部三相五线制）

TN—C—S接地系统
