弱电系统对建筑物来说是一个整体，每个弱电系统都有电缆管线，遍布着弱电系统的电缆。管路设计的目的是使这些电缆按一定的规律，合理有序地安置建筑物的综合管路中。弱电综合管路系统基本上都不会引起很大重视，但是什么设计都需要一个书面表达，本文可以收藏做弱电综合管路系统设计方案模板！修改适合自己的东西即可！
一、系统概述

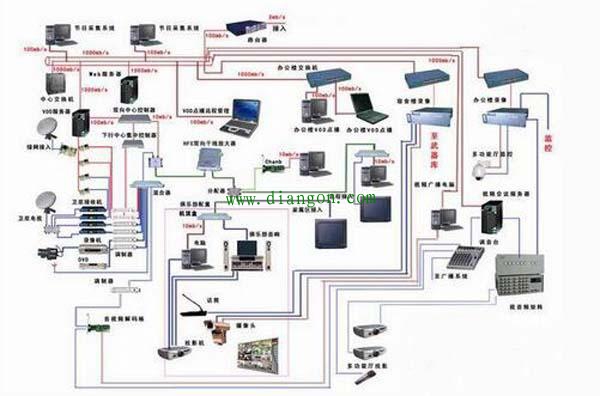

弱电系统是现代建筑物内的综合系统工程。它与大楼内所有建筑物的机电设备如变配电、空调、照明等设施有密切关系。这些弱电系统有楼宇设备监控系统、安全防范系统、一卡通系统、卫星有线电视及视频点播系统、结构化综合布线系统、LED及触摸屏查询系统、多功能会议系统、机房、电源、防雷接地系统、背景音乐及广播系统等。
综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。
本方案的弱电管路系统中除消防系统以外的所有弱电系统线路使用同一路桥架，弱电系统管路的桥架应做如下考虑：
A、消防系统桥架单独敷设，其自成单独系统，与其它系统互不干扰。
B、综合布线系统传输大量数据信号，因此需要较强的抗干扰性，同时综合布线系统中采用六类布线，对施工工艺要求较高，线缆量较大，也宜单独成一系统。以往大量工程实践证明中，单独设置综合布线系统的弱电桥架是适宜的。
C、其它几个子系统的弱电信号在统筹规划下，可合用一套桥架，以方便维护和管理，也便于使弱电系统的电源线与信号线隔离。
考虑以上几方面的综合因素，方便维护和管理，主要考虑了综合布线一套桥架，监控和其它系统共用一套桥架，除了这两套 桥架以外，需要设置单独一套桥架，所以共用了三套桥架。

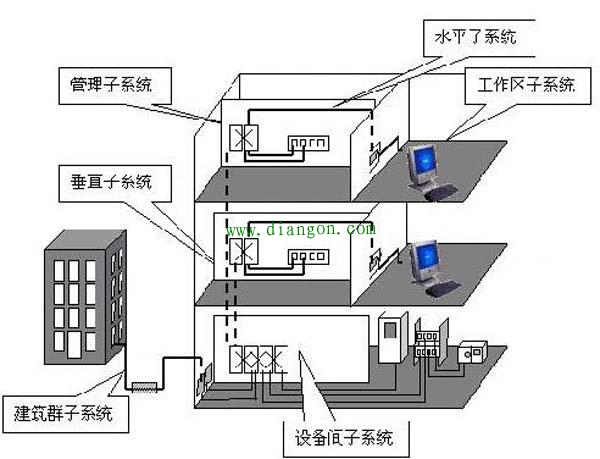

二、弱电管路垂直系统设计
在弱电管井内安装三条桥架：一条为400*200的槽式桥架供综合布线系统线缆穿行；另一条为300*150用于监控和其它一些系统的线缆穿行；另外100*50的一条桥架供党政专网语音点用。桥架每米设置一个帮扎扣环，以固定垂直光纤、大对数电缆、楼层至管理间的六类双绞线及其他弱电线路。其中卫星及有线电视系统，在主楼和副楼每层的弱电间设置一个200*100*100的分配器箱，作为放大器和分支分配器的安装盒及线路接线箱，分配器箱明装在弱电间内。
垂直桥架安装后，应在弱电井内设置封闭板，平时关闭，检修或增加干线时开放。
三、平桥架设计
A.、综合布线系统
因各个显然楼层信息点较多，所以我们在每层的走廊吊顶内安装了水平桥架，桥架的大小根据每个系统的信息点的数量而不一样，主要还是和垂直部分一样分成三部分来考虑：综合布线除了党政专网外都走200*100的水平桥架，监控部分也走200*100的水平桥架，只设计了一条100*50的桥架。桥架安装应靠近走廊内侧，因走廊吊顶内位置狭小且分布管线很多，如空调系统、给排水系统及强电都要在吊顶内敷设，桥架至信息点为DG20~DG25电线管（2根六类线穿DG20，3根六类线穿DG25），电线管在墙内或吊顶内敷设，模块预埋盒为86H50型铁制盒，安装高度底边离地30CM。
B、BA系统
BA系统每个楼层基本上都安装了DDC控制器，DDC之间为RS-485线，所以吊顶及墙内敷设DG25以下的电线管，DDC安装高度为竖向中心离地1.5M。BA系统和监控系统共用一套桥架。
C、卫星及有线电视系统
卫星及有线电视系统的水平管从弱电水平桥架引出，在楼层走廊吊顶内敷设。有线电视在相应层弱电间设置分配器箱，吊顶内安装接线盒，接线盒应有相应盖板。接线盒为安装分支分配器或接线使用，从分支器接线盒至每个房间的终端为DG20~25电线管，电线管在墙内或吊顶内敷设，安装高度为30CM，预埋盒为86H50型铁制盒。
D、其他弱电系统
其他弱电系统因在楼层分布单一，故无需作整体的安排，线缆保护管都采用DG32以下的电线管，在吊顶或墙内暗埋。
四、弱电间及管理间的设计
因弱电间是弱电系统的汇合处及管理室，故它里面的管路分布及分线箱或控制箱的位置安排是很有必要的。我们在弱电间安装了一个综合布线标准机柜和电视分配器箱，所有的弱电系统接线及分线都在里面完成。在弱电井道内敷设一根400*200的桥架，用于连接各楼层的弱电间及水平桥架。弱电间应有接地系统，在弱电间敷设一根40*4的镀锌扁铁作为综合接地。在二层综合布线机房内的信息点均在架空地板下敷设，故桥架敷设方式为地板下走地槽为主。
五、施工前的检查
根据中国工程建设标准化协会所制定的《建筑与建筑群综合布线系统工程设计规范》，施工前的器材检验，各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。
管材采用的钢管管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合要求。
工程中使用的电缆和光缆规格、型号应符合设计规定和合同要求。
电缆外套应完整，并附有出厂质量合格证。
设备安装
桥架及槽道安装位置应符合施工图规定，左右偏差不超过50mm。
桥架及槽道水平度偏差不应超过2mm/m。
垂直桥架及槽道应与地面保持垂直，垂直度偏差不应超过2mm。
线缆敷设
线缆布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。
弯曲半径应大于外径6-10倍，主干弯曲半径应大于外径10倍，光缆弯曲半径应大于外径15倍。
六、施工说明
桥架应固定在墙面上（或吊顶下），要求桥架为全密封结构，以防鼠害。可通过锁扣开启盖子，桥架之间通过配套的连接片和螺栓连接；
金属桥架用来安放和引导电缆，并起到机械保护的作用。同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地，并为今后维护和扩充提供方便，桥架材料均为冷轧合金板，表面镀锌，使用带分隔的金属防火桥架；桥架内线缆的总截面积不超过桥架内截面积的三分之一，金属电线管内线缆的填充率不超过30%。
管线施工单位要求能够根据国家标准，确保电缆铺设的可能性，清除管内毛刺和垃圾，并在管内留有穿线所需的引导钢丝，为了确保穿线顺利，在电线管排放中，施工单位应根据建筑规范在管线分支、连接、转弯处设过线盒；根据综合布线系统的施工要求，每根电缆的转弯半径要求为其电缆外径的8-10倍。因 此，吊顶内桥架在转弯或分路处均应设置45。转角（对于200×100的桥架，其45度转角边长为100mm；对于300×150的桥架，其45度转角边长为150mm）；在管线转弯处不能拐死角，转弯半径>10cm；
水平线槽和竖井梯架连接处，及水平线槽和管线各连接处须配以相应规格的分支附件， 不能断接，以保证线路路由的弯曲自如以及线路的安全，若管线长度不够，需加套管时，应加外套，不能加内套，在个别地方不能通过铁管时，可用金属软管连接，软管内径不能小于铁管内径； 所有桥架在线缆安装完毕后，全部要求使用锁扣封闭，以防鼠害；
为确保线路安全，应使桥架有良好的接地端。金属桥架、金属软管均需整体连接，并在本楼层内接地（强电保护地）。接地线截面积不小于6平方毫米，所有薄壁金属电线管均用导线焊接，并与桥架连接，为防止电磁干扰，信息线缆线路与强电线路平行走向之间距离不能小于如下距离：
此次使用的插座底盒全部为国标86型铁盒。由于办公家具的情况不明，暂定所有底盒的底面距地面高度为300mm。
在各信息插座处应在墙内预埋国标86型铁盒，各铁盒与墙内管路应连接良好，不能 断接，底盒上的螺丝孔（耳朵）不能损坏，否则面板无法安装。信息插座距离强电插座应该大于20cm。
七、施工工艺
控制柜基础型钢安装
按图纸要求对型钢进行预制，对其矫平、矫直，然后除锈；

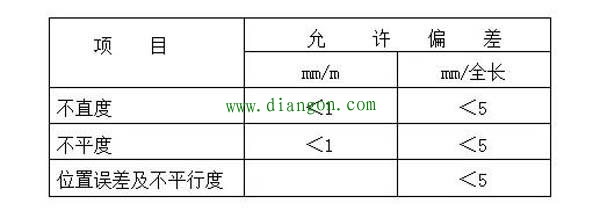

与土建施工人员配合，放置预埋件，待基础强度符合要求后，再安放型钢，同时采用水平尺找正、找平，安装应符合下列要求：
基础型钢顶部应高出抹平地面10mm，柜应与抹平地面齐平；
埋设好后，再用镀锌扁钢－40×4在基础型钢两端与接地网焊接，焊接完毕，外露部分应进行防腐处理。
|
