OTL功率放大电路识图

OTL是“无输出变压器”的英文缩写。也就是说OTL功率放大器不再使用输出变压器。因采用交流输出方式，所以该电路有输出耦合电容。该形式的放大电路具有效率高、功率大、失真小和安全性高、容易集成等优点，所以得到了广泛的应用。OTL功率放大器主要有变压器倒相式、三极管倒相式和互补对称式三种。目前，前两种OTL功率放大器已基本淘汰，所以下面介绍互补对称式OTL功率放大器的工作原理。

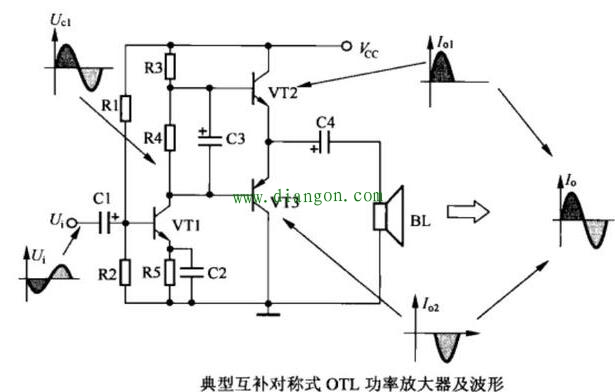

典型电路如下图所示。互补对称式OTL功率放大器的功率放大管由一只NPN型三极管VT2和一只PNP型三极管VT3构成，所以只需要一个基极信号就可以工作，而这个信号就是激励管VT1的集电极输出的电压信号。

电源VCC不仅通过偏置电阻R1，R2为激励管VT1的基极提供一定的偏置电压，而且通过R3，R4为放大管VT3，VT2的基极提供偏置电压。当输入信号Ui的负半周信号经C1耦合到VT1的基极，经它倒相放大后，VT3截止，VT2导通，它的集电极电流由VCC经VT2、输出耦合电容C2、扬声器BL到地构成回路，不仅形成输出信号的上半周，而且使C2建立左正、右负的直流电压（电压值为VCC的1/2左右）；当Ui的正半周信号通过C1耦合，再经VT1倒相放大后，使VT2截止，VT3导通，它的集电极电流由C4经VT2、BL构成回路，形成输出信号的负半周，这样，就可以得到一个完整的信号。
