家用漏电开关和空气开关正确配置方法

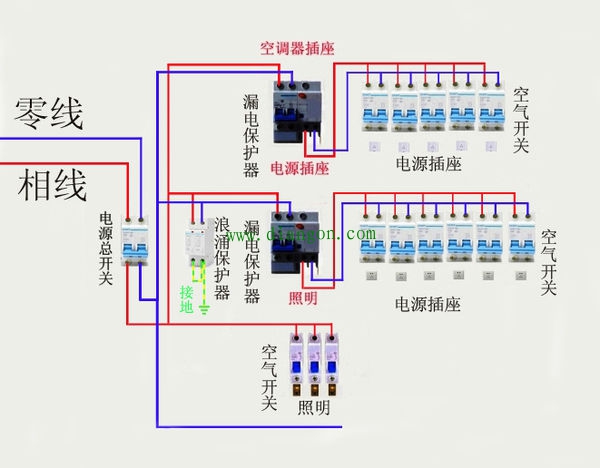

现在的漏电开关一般都是集漏电保护、过载保护、短路保护等功能于一体的，只不过漏电断路器比断路器多了漏电保护功能。怎样安装才正确这个问题原则上是：不论漏电电流值、漏电动作时间值、过载与短路电流脱扣值等都应该选择上一级保护值大于下一级保护值才能避免越级分闸。置于各级过载与短路保护的脱扣电流值怎样选呢？在电源容量允许的情况下、家庭总断路器（漏电断路器）的脱扣电流值应该满足家庭总负载电流略有余量来选择，［总断路器的下一级最好用6平方毫米截面积铜芯导线多并接一个“德力西”DZ47Y—40型电涌保护器］同电涌保护器一级的各线（回）路则根据各线（回）路的负载大小〈按220V电压220W是1A电流计算〉、并留有适当的余量来选择合适安全载流量的导线、再在各线（回）路始端装设相对应各线（回）路导线安全载流量脱扣电流值的断路器（漏电断路器）来保护导线。漏电断路器（断路器）的短路保护功能有时要配合可靠的保护接地线或保护接零线来配合才起作用的，因此：各线（回）路的保护接地线与保护接零线的安全载流量也要匹配该线（回）路断路器（漏电断路器）的脱扣电流值才能保障安全。个人认为：合理选择漏电断路器（断路器）当然重要，但是更重要的是要选择质量比较可靠的品牌产品，在小容量漏电断路器中，优质的品牌产品不论是漏电电流值与漏电动作时间值都是在安全值之内的。所以千万不要选择那些名不乎实谋财害命的劣质产品才是安全用电的关键所在。最后谈谈良好可靠的接地保护、接零保护的重要性：漏电断路器的漏电保护功能是电子结构，如遇浪涌电压或雷电流十分容易故障失效，所以产品都要求定期试验，但是在各用户中有多少人做到？它的过载与短路功能是机械结构，因此十分耐用可靠，如果家庭配电有良好可靠的接地或接零保护的话，当漏电断路器的漏电保护功能失效时、又有受电器具绝缘损坏、即是相线直接与其金属外売直接接触、就是等于相线与对地电阻很小的保护接地线或保护接零线直接短接产生极大的短路电流使漏电断路器（断路器）的短路保护功能瞬间脱扣分闸断开电源保障安全。所以说家庭配电有良好可靠的接地接零保护就是等于多一重漏电保护多一重安全保障。

一、根据装接用电负荷选用总开关。设：15千瓦内总电流一般在７０A。１０千瓦总电流约46A。5千瓦总电流约２３A。
选用的总电源开关是2极2p型的额定电流分别是80A、60A、32A。如果用漏电开关为总电源开关则必须选用防雷击冲击电压不动作型的漏电开关其他类型的漏电开关不适用作为总电源的开关。
漏电开关的容量额定电流是100A、（没有所选的只能向上一个规格）。６３A、32A。
漏电开关的额定动作电流选中位数。选用30毫安的。如选10毫安的与支路所选用的重复一旦出现漏电电流故障会总开关断总电源支路不断的现象。如选上一个规格50毫安太大会不起作用。
选用漏电开关的额定动作时间是0·4s。
二、15千瓦的支路用开关的选择：设为空调三个支路、照明二个支路。厨卫支路。卫浴支路。
空调分三支路。选用2极2p型开关。每一支路的开关的额定电流是20A。照明二支路的开关选用1p型的单极开关。额定电流是5A。这两部分一般不需要装漏电保护。厨卫支路的开关必须装漏电保护。因为环境容易潮湿。选用漏电开关的额定电流是16A。额定动作电流是10毫安。卫浴支路必须选用漏电保护。选用额定电流是16A。额定动作电流是10毫安。厨卫、卫浴两支路的漏电保护开关根额定动作时间是0·2s。
三、10千瓦的支路的选择：设为空调两回路、照明两回路、厨卫、卫浴共六回路。
空调分两支路选用2极2p型开关各选用额定电流是20A。照明两支路选用单极1p型的额定电流是5A。这四个支路一般不需要装漏电保护开关。厨卫、卫浴支路均装漏电保护开关额定电流都应选16A。额定动作电流是10毫安。额定动作时间0·2s。
四、5千瓦的支路的选择。分为空调、照明、厨卫、卫浴四个回路。
空调选用2极2p型、照明也是选用单极1p的一般空气开关。额定电流分别是16A和5A。厨卫、卫浴都选用漏电保护开关。额定电流都选用10A，额定动作电流都选用10毫安。额定动作时间都是0·2s。
忠告：凡是使用电加热电器的必须要安装漏电保护开关的额定动作电流是10毫安或6毫安。这是国标。是红线不能触犯的。
