三菱FX2N系列PLC型号名称命名

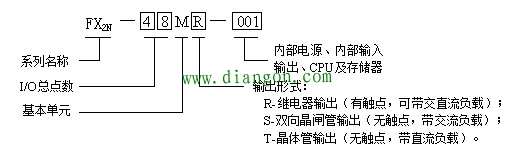

在plc的正面，一般都有表示该PLC型号的符号，通过阅读该符号即可以获得该PLC的基本信息。FX2N系列的基本单元型号名称体系形式如图所示。

图 FX2N系列的基本单元型号名称体系形式

（1）系列名称，如1S，1N，1NC，2N，2NC等。

（2）I/O的总点数。

（3）单元类型：M为基本单元，E为输入/输出混合扩展单元与扩展模块，EX为输入专用扩展模块，EY为输出专用扩展模块。

（4）输出形式：R为继电器输出，T为晶体管输出，S为双向晶闸管输出（或称为可控硅输出）。

（5）其他定义：D表示DC电源，DC输入；UA1/UL表示AC电源，AC输入；001表示专为中国推出的产品。如果“其他定义”这一项无符号，则表示为AC电源、DC输入。

例1：FX2N-48MRD

含义：FX2N系列，输入输出总点数为48点，继电器输出，DC电源，DC输入的基本单元。

例2：FX-4EYSH

含义：FX系列，输入点数为0点，输出4点，晶闸管输出，大电流输出扩展模块。

FX还有一些特殊的功能模块，如模拟量输入输出模块、通信接口模块及外围设备等，使用时可以参照FX系列PLC产品手册。
