常见开关的结构、作用、类型、主要参数和符号

　　开关是一种很常见的元器件。在我们的日常生活中，无论是工业仪器仪表、医疗设备、防盗设备、电子游乐设备、家用电器、办公自动化设备及汽车、飞机、轮船、电脑键盘、数字转换器、儿童玩具及工业自动化系统，甚至是尖端的航天科技和军事装置的操作系统等，所有的电子产品中都有开关。今天小编就来跟大家谈一谈关于开关的一些常识性内容。

开关的结构、作用和符号
　　1、开关的作用
　　开关在电子设备中用以接通或切断电源、转换电路以改变设备的工作状态。如通信机变换波段、频率，电视接收机变更频道，录音机变换功能，测量仪器改变量程以及各种电路控制等。
　　2、开关的结构特点
　　绝大多数开关是由外壳、绝缘片、手柄、触点、引线装置、复位弹簧（自锁装置）、紧固件组成的。其中外壳、绝缘片用ABS工程塑料、绝缘胶木注压成型；手柄、复位弹簧、紧固件是用金属加工而成的；引线装置的材料大都采用铜合金；开关用的触点等一般采用银铜合金或纯银。

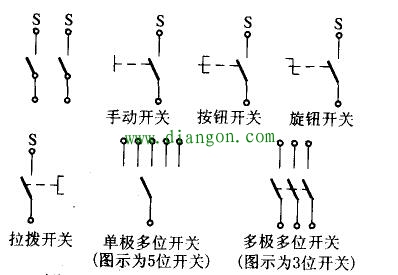

　　3开关在电路中的图形符号(电路符号和文 字符号）如图1所示，其中，文字符号过去用“K” (按钮开关也有用“AN”)表示，新规定要用或“XS”表示。

开关在电路中的符号

开关类型和主要参数
　　开关的类型
　　①按极分类，可分为单极开关、双极开关和三极开关：开关的“极”对应于过去所称的 “刀”，“位”则对应于过去所称的“掷”，如双极双位开关就是双刀双掷开关。开关的极实际相当于开关的活动触点(触头、触刀），位相当于开关的静止触点（接点）。当按动或拨动开关时，活动触点就与静止触点接通(或断开），从而起到接通或断开电路的作用。
　　由于单极单位开关只有一个活动触点和一个静止触点，所以只能接通或断开一条电路。单极双位开关则可选择接通(或断幵)两条电路中的一条;双极双位开关可同时接通或断开两条独立的电路；其他极位幵关的作用可依此类推。
　　②按开关的动作方式，分为按键幵关、直拨开关、杠杆幵关、拨码开关、推拉开关和旋转幵关等。
　　③按开关的结构特点，可分为直键开关、按键开关、按钮开关、滑动开关、船行开关、纽子幵关、琴键开关、钥匙开关和波段转换幵关等。
　　④按控制方式，可分为接近开关、定时开关、红外线光电开关、霍尔开关、人体红外线感应开关、磁性开关等。

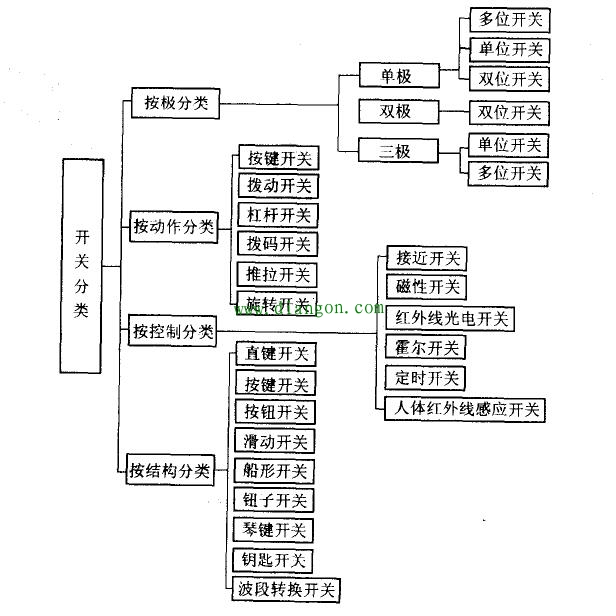

　　开关分类仅仅一种形式，并不是唯一的。重要的是具体选择哪种方式的开关，不仅要从电路技术要求上来考虑，而且要从整机面板布置的美观性和操作的方便性来考虑。开关具体的分类，如图2所示。

　　开关的主要性能参数
　　①接触电阻：开关接通时，“接触对”(两触点)导体间的电阻值叫做接触电阻。该值要求越小越好，其数值按电路的工作要求及开关的结构类型各有不同的规定，如小型瓷质波段开关及微动开关等的常态接触电阻大于0.01Ω,电源开关则大于0.02Ω，—般开关多在0.02Ω以下。
　　② 触点容量：指触点能通过电流的能力。有的开关在规定电流容量的同时，对负载性质也有所要求，如无感性负载的触点在有感参量的电路中工作时电流定额应相应减小。
　　③耐压：也叫抗电强度，其含义是指不相接触的开关导体之间所能承受的电压。分和触点要保证一对触点断幵时不击穿，各种开关的技术条件中都规定了其额定工作电压的数值。 一般开关的耐压至少大于100 V.电源(市电）开关要求大于500 V(交流，50 Hz)。
　　④绝缘电阻：不相接触的开关导体之间的电阻称为绝缘电阻。此值越大越好，多在100 MΩ以上。对高质量的开关则要求更高。
　　⑤寿命与可靠性：寿命是指开关在正常条件下能工作的有效次数（使用次数）。一般要求10 000~50000次. 长寿命的幵关可达100万次，有的钮子开关寿命可达4 000万次，微动开关则可高达1~2亿次。可靠性是指幵关在工作过程中接触可靠以及不产生误动作。
　　一般电子制作、维修和电子产品设计中，选用及调换开关时，除型号或外形等需考虑外，参 数方面只要注意额定电压、额定电流和接触电阻三项便可以了。
