三菱触摸屏GT Designer2软件介绍

1、 Designer2画面构成

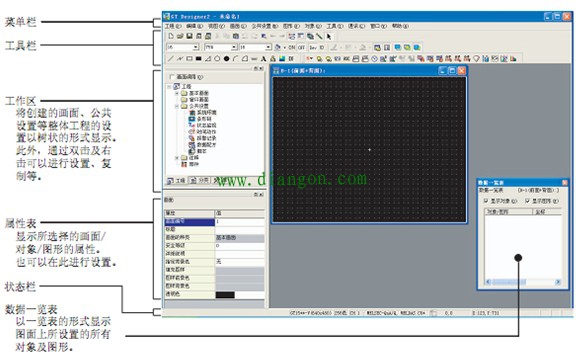

图 Designer2画面构成
2、创建工程数据
① 创建新工程
（1）选择工程→新建工程向导
（2）选择所使用的 GOT的类型及颜色设置 （例：GOT类型：GT10**-Q（320*240），颜色设置：256色。）
GOT相连接的机器（例：MELSEC-FX）
(3) 选择MELSEC-QnA/Q 的连接 I/F(例：标准I/F（标准RS-422）)
(4) 通讯驱动程序（例：MELSEC-FX）
(5) 设置 “基本画面”的 “切换软元件（例：切换软元件 : GD100）
(6) 显示画面的属性对话框后，输入画面的标题（例：标题：数据显示画面）
② 创建第 2 个画面(1) 用鼠标右击位于工程工作区的树型目录上的基本画面，选择 [新建 ]
