施耐德变频器报温度高故障处理案例分享
时间：2023-03-06来源：佚名
|

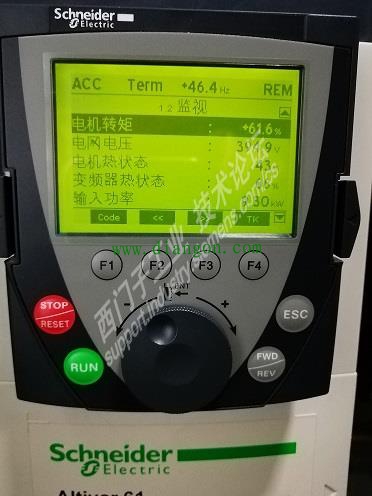

2017年9月9日晚22点左右，接到生产线电话，空调系统上位机wincc报变频器故障，注：施耐德TV61- 15KW。上位机复位不了。操作员到配电室查看变频器报“变频器温度高”故障，手动复位也复位不了，值班人员就断电复位，然后打电话给我，在电话中我让他把配电柜的门打开，我赶紧动身前往公司，到了配电室变频器处于正常运行我摸了一下变频器的侧身，手本能的缩回来，（可想而知这温度），用红外温度检测仪测量变频器侧身温度61度，因为接线外壳没安装，我测了一下电路板63度，散热风扇正常运行，我赶紧联系生产管理立即停机检查。停机后我查看故障记录，怎么会有四次温度高故障记录，而且是1个小时之内。值班人员赶紧交代他说生产线还有产品，所以........。好吧！我忍了...... 再查看运行记录，电压稳定，三相电流稳定，既然电流稳定那负载没问题，运行环境温度也不高30度左右。不管处理什么故障，在没确定故障点时应该把导致故障所有创造点都检查一遍，所以不放心负载，检查电机温度38度，把皮带拆卸后手盘电机灵活无卡顿，检查风机叶轮轴承灵活无卡死情况，恢复皮带。再次回到变频器，此时已经是23点左右，工人们已经下班，因第二天没有生产计划，我也带着问题回家。 脑子里不停地思索着能导致变频器报温度高故障只有1、负载2、环境温度3、电压4、温度传感器5、散热风扇6、内部灰尘太多，排除1、2、3、5，现在只剩下4、6，好吧！那就睡觉。第二天早上一上班我就把变频器拆下来，进行出尘工作，（因安装限制所以只能把变频器拆下来），灰尘不是很大。手拔2个散热风扇灵活无卡顿，好吧！那就再装回，安装好之后再次启动，运行正常，隔了1分钟左右散热风扇也启动了，我就在旁边翻阅变频器使用手册，大概运行了30多分钟，没问题我就起身回办公室，交代操作员有问题打电话给我，一早上没问题，刚吃好中午饭，操作人员打电话给我说WINCC上又报变频器故障了，我就纳闷了，这问题在哪？到配电室后查看变频器，怎么温度还是这么高，负载没问题，散热风扇运行正常，误报？不可能呀，温度确实高呀。要不改改参数把散热风扇改成运行就启动，停机才停止散热风扇，因为施耐德变频器公司一共才有3台对参数设置不是很熟悉，（其余都是西门子的），翻阅手册时怎么也找不到控制散热风扇的参数，难道这个控制是个死区？ 是由IGBT温度控制？索性再次启动变频器，我就在旁边守着，把控制面板调整到监视画面，
观察变频器热状态，到70%时散热风扇启动了，降到60%时散热风扇停止了，控制没问题呀，一边思考，一边观察着变频器热状态，时间一份一秒的过去，什么都运行正常。此时电话响起，操作员说另一条生产线的wincc提示S7连接失败。好吧！暂时放下这边，正当起身时发现变频器热状态怎么到71%了还不启动散热风扇，好吧！找到你了，我一直观察已经到85%了还未启动，（变频器热阀值设置的是100%停机报警），安排同事对变频器进行拆卸，我又赶往下一个故障点。 总结：这是一次不是持久性的故障，对于这样的故障真头疼。作为干电气这一行真的需要善于观察，因为故障的问题点也许就是出现一瞬间。更要善于思考。 因为驱动产品的运行特性都差不多，这样的故障也会出现在西家的变频器上，所以分享给大家。 |
