双开双控开关走几根线?双开双控开关面板如何接线?

时常看到有人问双控走线和双控面板如何接线，今天就来简单说说。单开双控走线是三根很简单，单开双控面板三个桩头分别是L、L1、L2，二个面板L分别接火线和灯控制线，另外二个接二根回路线。头条号:含山小能过

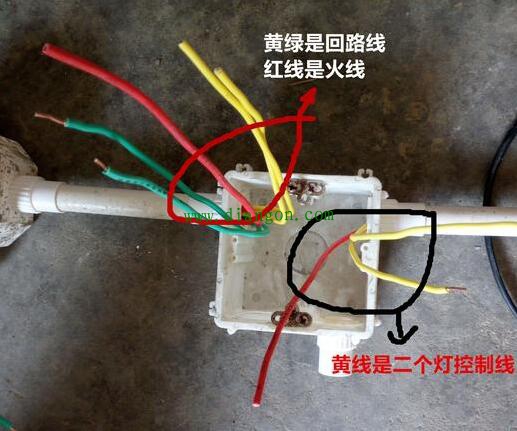

下面介绍一下双开单控改双开双控，双开单控接线盒内三根线，一根火线二根灯控制线，改下五根线或六根线都行，这里介绍五根线，如下图

上面说到五根线六根线都行，为什么?双开单控是三根线，一根是火线，二根分别是二个灯的控制线，如果走的五根线，那就一根线接火线到另外接线盒，如果是六根线就用二根线分别接二个灯的控制线，就节约来说走五根线的多，所以本图也是五根线。

双开双控面板有六个桩头，分别是L1、L11、L12这是一组L2、L21、L22这是另外一组。如果买的面板如小文图中那样还好分，但不见意大家买因为质量差，质量好点的面板因为不向图中那样每组独立，所以新手就不好分辨那三个桩头是一组。

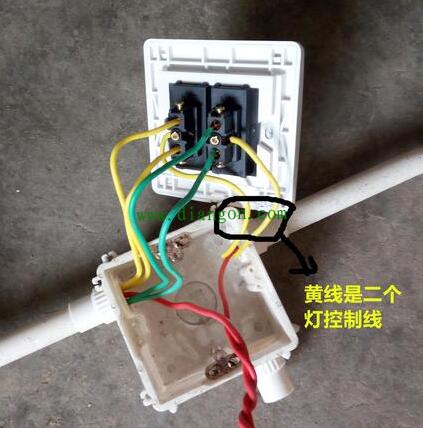

双开双控面板接线如下，因为双开双控二个接线盒内的电源线，一个是五根，一个是六根，上图是六根线L1L2分别接二个灯控制线。下图是五根线，面板桩头L1L2共分火线。
最后说一下改双控线管怎么走才不绕线，如果不是承重墙和单砖砌的墙，完全可以走墙开横槽，这是最短并且日后能抽线换的，如是上面说的二种墙，那走地也要走直线，如地面条件允许，最好打槽埋起来，这样也不影响泥工施工。
