在电子电路图中电感线圈的图形符号

　　电感线圈也是家用电器、仪器仪表及其他电子产品中常用的元件之一，是利用电磁感应的原理进行工作的电子元器件。它的电特性和电容器相反，“通低频，阻高频”。高频信号通过电感线圈时会遇到很大的阻力，很难通过；而对低频信号通过它时所呈现的阻力则比较小，即低频信号可以较容易的通过它。电感线圈对直流电的电阻几乎为零。
　　在电子电路中，电感线圈主要是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路的作用。

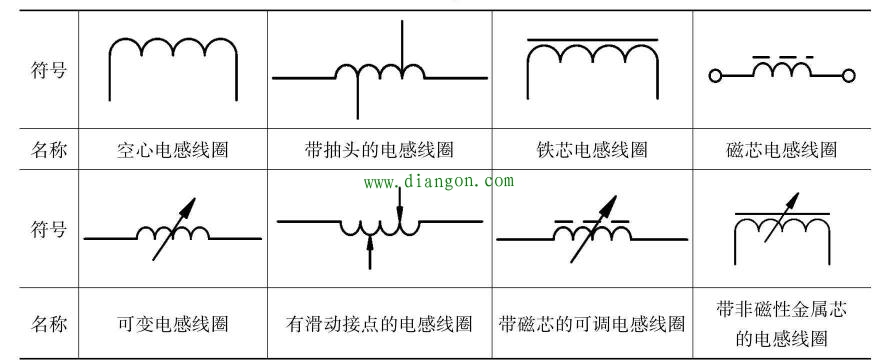

　　在电路图中，电感线圈用字母L表示。电感线圈的图形符号主要如下图所示。

　　电感线圈的主要特性参数
　　1.电感量
　　电感量是指电感线圈通过电流时，产生自感能力的大小。
　　电感量的单位为亨利，用字母H表示。常用的单位是毫亨（mH)、微亨（)。它们的 换算关系为：

　　2.品质因数
　　电感线圈中储存能量与消耗能量的比值称为品质因数，又称Q值，其定义式为：

　　式中，w为T作角频率，L为线圈电感量，R为为线圈的总损耗电阻。
　　3.额定电流
　　电感线圈的额定电流是指电感线圈在正常工作时，允许通过的最大电流。额定电流是高频、低频阻流线圈和大功率谐振线圈的重要参数。
　　4.分布电容
　　分布电容是指线圈匝与匝之间形成的电容，即由空气、导线的绝缘层、骨架所形成的电容。这些电容的总和与电感线圈本身的电阻构成一个谐振电路，产生一定额率的谐振，降低电感线圈电感量的稳定性，使Q值降低，通常应减小分布电容。为减小电感线圈的分布电容，一般都采用了不同的统制方法，如采用间绕法、蜂房式绕法等。
