红外光幕电梯门保护系统

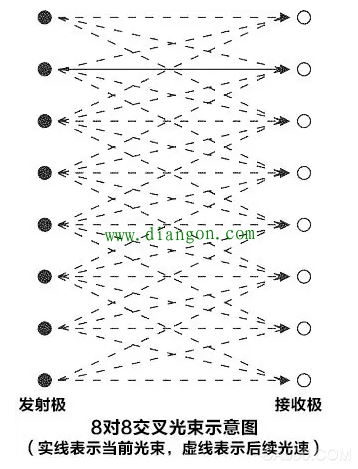

控制系统在指令某一个红外发射管发射时，除了接收正对发射管的那个接收管的信号，也可以依次一一接收上下相邻的接收管的信号。每接收一个接收管的信号，就如同在观察那一条“线”上的情况。把所有这些“观察线”扫描一遍，就形成了交叉光束。有了交叉光束，就可以用较少的红外发射管和红外接收管，形成较密集的红外保护光幕，几乎没有“观察”盲区

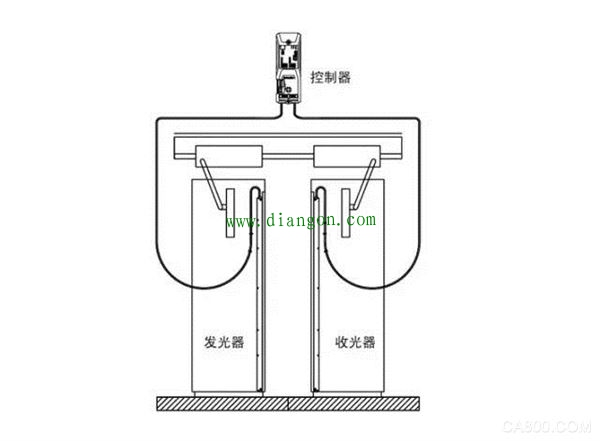

红外光幕电梯门保护系统由发光器和收光器组成，分别装在电梯轿厢门的两侧。红外发射器可依次发射红外探测光束，红外接收器可依次循环探测这些光束，从而在电梯轿厢门平面形成几十至上百束的红外保护光幕。当乘客或物体进出电梯轿厢门平面，阻挡了红外光幕扫描过程中的任何一束，光幕控制系统就会探知，并输出信号给电梯轿厢门系统，使正在关闭的电梯门反转打开，从而起到保护乘客的目的。
