家装开关选择和导线选择

1、开关的选择
由前面的计算可知，总开关的计算电流为 128A，厨电分开关 QF1 的计算电流是 74.55A，卫浴分开关 QF2 的计算电流是 33.5A，照明分开关 QF3 的计算电流是 10A，房间 1 和房间 2 分开关 QF5 和 QF6 都是 16A。
我们知道，低压断路器有三种，分别是框架断路器 ACB，塑壳断路器 MCCB 和微型断路器 MCB。我们平常使用的微型断路器 MCB 有时又被称为空气开关，它的额定电流最大值为 63A。塑壳断路器 MCCB 的电流范围为 10A 到 1250A。
由此可见，题主的这个配电箱已经超越了寻常的规格，其中主开关和厨电开关不得不使用塑壳断路器 MCCB。
于是，按给定的参数，我替题主选择如下开关：
主开关：MCCB，额定电流 125A；
厨电开关：MCCB，额定电流 80A；
卫浴开关：MCB，额定电流 40A；
照明开关：MCB，额定电流 10A；
房间 1 开关：MCB，额定电流 16A；
房间 2 开关：MCB，额定电流 16A。
说实在的，开关规格之所以选用如此之大，和题主选用的厨电有关。例如电陶炉，它的特点是什么锅都能用，不像电磁炉只能用于铁质锅。但电陶炉的热效率很低，消耗功率大，但真正用于加热炊具的热量却不大。要是我，肯定不会选用这种产品。
开关的生产厂家最好的是施耐德，可优选。其它厂家次之。

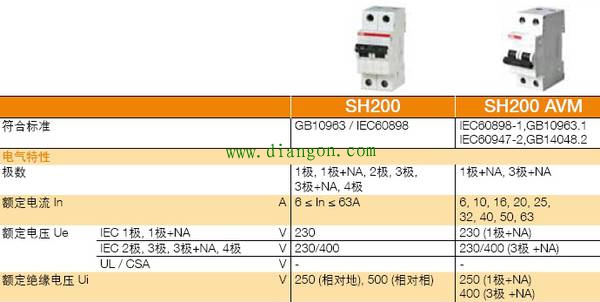

下图是 ABB 的微型断路器 MCB（空气开关）的参数：

注意看右边的额定电流规格，最大值为 63A。

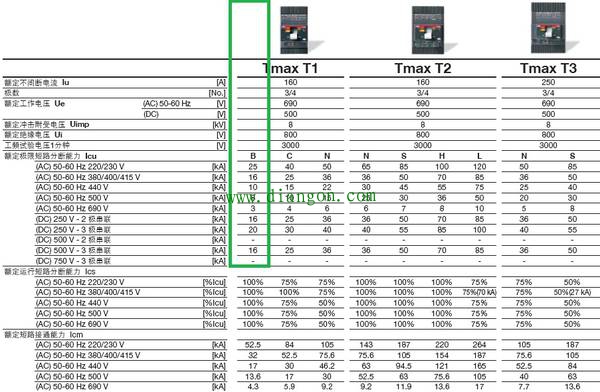

下图是 ABB 的塑壳断路器 MCCB 的参数：

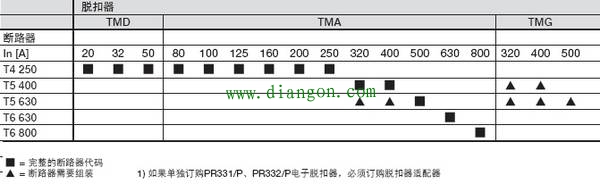

其中的 T1 开关符合题主的总开关和厨电开关的要求。T1 开关的额定电流范围如下：

可见其中的 125A 规格。
另外，选主开关时可选用 IP N 规格，也即仅仅对相线保护，N 线可合分，但不保护。
而厨电开关则选用 1P 的规格即可。
2、导线的选择
查阅《电气工程师实务手册》的表 17-23，绝缘电缆在空气中敷设时允许载流量表，数据如下：
聚氯乙烯两芯铜导线，截面 4 平方，额定载流量 24A；
聚氯乙烯两芯铜导线，截面 6 平方，额定载流量 31A；
聚氯乙烯两芯铜导线，截面 10 平方，额定载流量 44A；
聚氯乙烯两芯铜导线，截面 16 平方，额定载流量 60A；
聚氯乙烯单芯铜导线，截面 25 平方，额定载流量 95A；
聚氯乙烯单芯铜导线，截面 35 平方，额定载流量 115A；
聚氯乙烯单芯铜导线，截面 50 平方，额定载流量 147A。
以上导线规格和载流量供题主参考。
