电工必看干货--保护接地与保护接零区别汇总

在我们电工工作当中经常遇到保护接地与保护接零两种接线式保护举措，有些电工朋友一直无法正确选用和区分两种方式，为此十分迷茫。今天本人将保护接地、保护接零从三个不同的方面加以区分，并给出它们所适用的场合。希望我的这篇文章能为你们解开心中疑惑。
一、保护接地与保护接零的主要区别
1、保护原理不同

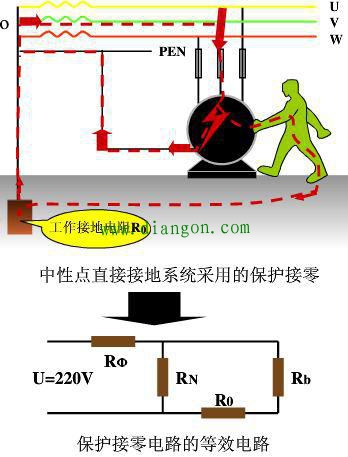

保护接地是限制设备漏电后的对地电压，使之不超过安全范围。在高压系统中，保护接地除限制对地电压外，还有促使电网保护装置动作的作用；保护接零是借助接零线路使设备漏电时形成单相短路，促使线路当中的保护装置动作，以切断故障设备电源。此外在保护接零电网中，保护接零与重复接地结合还可限制设备漏电时的对地电压。
2、适用范围不同
保护接地既适用于一般不接地的高、低压电网，也适用于采取了其它安全措施（如装设漏电保护器）的低压电网；而保护接零则只适用于中性点直接接地的低压电网。
3、线路结构不同
如果采取保护接地举措电网中可以无工作零线，只设保护接地即可；若采用保护接零措施，则必须设工作零线利用工作零线做接零保护。而且保护接零线路当中不允许接入开关、熔断器，否则起不到应有保护效果！

二、电器设备的以下金属部分应采取保护接地或保护接零措施
1.1. 电机、变压器、照明器具、便携式或移动式电器具等的底座和外壳；
1.2. 电器设备的传动装置；
1.3. 电压、电流互感器的二次侧；
1.4. 配电箱与控制柜/箱的框架；
1.5. 室内、外配电装置的金属架，钢筋混凝土的主架和金属围栏；
1.6. 穿线的钢管、金属接线盒和电缆盒的外壳；
1.7. 装有避雷线的电力线路的杆塔和装在配电线路电杆上的开关设备及电力电容器的外壳等。
