变频器三相维修电源的制作

一些维修店铺，限于条件，没有三相维修电源，这给维修变频器，尤其是交、直流调压器（软启动器）等电器设备，带来不便。

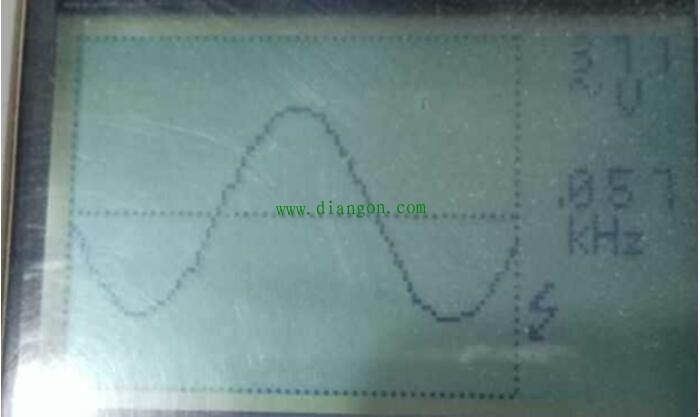

我经过几次试验，合理优化结构，做成了三相逆变电源，测试输出波形，嗨！波形漂亮，非常接近工频电源了。

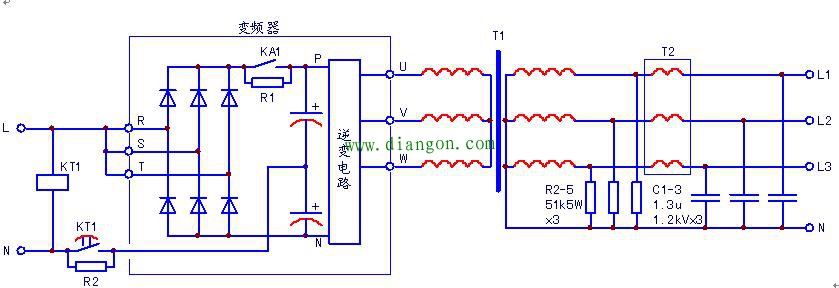

如图所示。

采用380V三相电源的变频器组装时，需添加KT1延时充电电路，其参数可与内部充电路的参数相同。隔离变压器采用1:1变比的；若采用220V输入电源的变频器，可以省掉KT1限流环节，隔离变压器采用220:380升压变压器。选择R2=R1，KT1触点容量以大于5A为宜，不足时应添加中继。

根据需要，T1T2可据变频器的输出电流来配。
我是采用手头闲置易得的二手变频器、二手隔离变压器、二手电抗器配置而成的。
若有需要，可在后级添加整流滤波电路，取得0~550V可调直流维修电源。
输出波形不理想时，可试调整变频器的载波频率，以适应LC滤波时间常数，从而得到更佳的波形输出。
