放大电路计算的技巧

在我们所用的电子电路中，不外分几种，分别为电源电路、放大电路、振荡电路、数字逻辑电路、数字信号处理电路等。在这些电路中，又数放大电路应用最多，穿插在其它电路中。所以放大电路可以说是学习电子技术必须要掌握的内容。

放大电路的核心元件是三极管，所以要对三极管要有一定的了解。用三极管构成的放大电路的种类较多，我们用常用的几种来解说一下(如图1)。

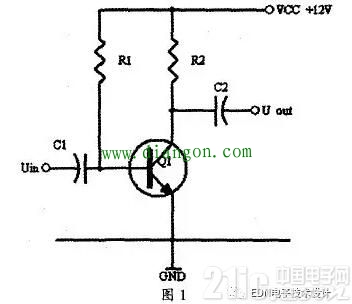

图1是一共射的基本放大电路

一般我们对放大路要掌握些什么内容?

(1)分析电路中各元件的作用;

(2)理解放大电路的放大原理;

(3)能分析计算电路的静态工作点;

(4)理解静态工作点的设置目的和方法。

以上四项中，最后一项较为重要，却是较少解说得通透的一项。

图1中，C1 ,C2 为耦合电容，耦合就是起信号的传递作用，电容器能将信号从前级耦合到后级，是因为电容两端的电压不能突变，在输入端输入交流信号后，因两端的电压不能突变，输出端的电压会跟随输入端输入的交流信号一起变化，从而将信号信号从输入端耦合到输出端。但有一点要说明的是，电容两端的电压不能突变，但不是不能变。

R1 、R2 为三极管 Q1的直流偏置电阻 ，什么叫直流偏置?简单来说，做工要吃饭。要求三极管工作，必先要提供一定的工作条件，电子元件一定是要求有电能供应的了，否则就不叫电路了。

在电路的工作要求中，第一条件是要求要稳定。所以，电源一定要是直流电源，所以叫直流偏置。为什么是通过电阻来供电?电阻就象是供水系统中的水龙头，用调节电流大小的。所以，三极管的三种工作状态："载止、饱和、放大”就由直流偏置 决定，在图1中，也就是由 R1 、R2来决定了。

首先，我们要知道如何判别三极管的三种工作状态，简单来说，判别工作于何种工作状态可以根据 Uce 的大小来判别，Uce 接近于电源电压VCC,则三极管就工作于载止状态，载止状态就是说三极管基本上不工作，le 电流较小(大约为零)，所以 R2由于没有电流流过，电压接近0V,所以 Uce 就接近于电源电压VCC。若 Uce 接近于0V, 则三极管工作于饱和状态，何谓饱和状态?就是说，lc电流达到了最大值，就算 lb 增大，它也不能再增大了。以上两种状态我们一般称为开关状态，除这两种外，第三种状态就是放大状态，一般测 Uce 接近于电源电压的一半。若测Uce 偏向VCC, 则三极管趋向于载止状态，若测Uce 偏向0V, 则三极管趋向于饱和状态。教学上，一般以放大状态来解说三极管电路的。
