无线充电的原理图解

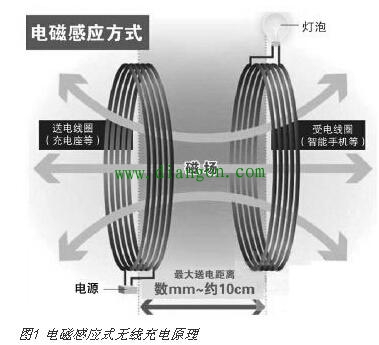

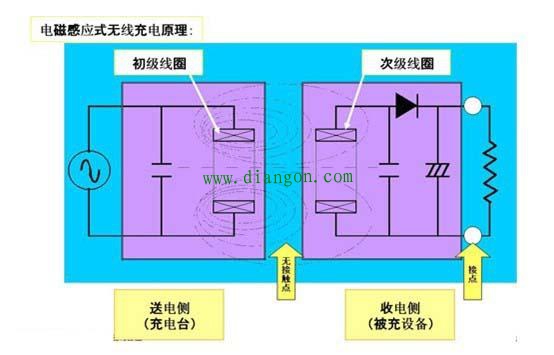

无线充电系统主要采用电磁感应原理，通过线圈进行能量耦合实现能量的传递，原理类似于变压器。在发送和接收端各有一个线圈，发送端线圈连接有线电源产生电磁信号，接收端线圈感应发送端的电磁信号从而产生电流给电池充电。

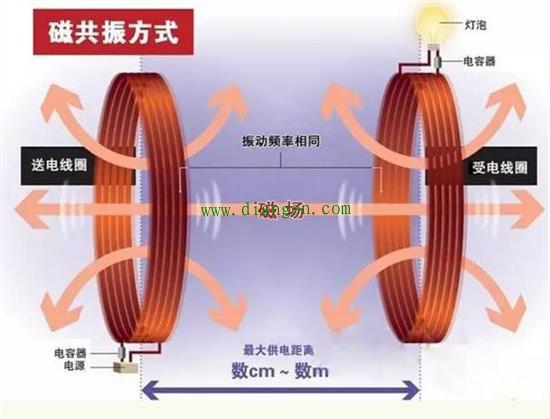

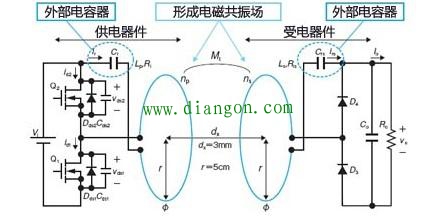

物理学家早就知道，在两个共振频率相同的物体之间能有效地传输能量，而不同频率物体之间的相互作用较弱。歌唱家演唱能将装有不同水量瓶子中的一个震碎，而不影响其他瓶子就是这个道理。这也好比我们荡秋千时，只需坐在上面让下垂的双腿同步摆动就能给秋千带来动力一样，无线充电技术正是利用了这个道理。

原理很简单，就是电磁感应，不过实际的无线充电器肯定复杂一些，因为需要配套程序功能，比如异物检测、温控、变频等。如果只是玩玩试验下，弄2个一样规格的线圈(不一样也可以，但电压会变)，一个输入5V的交流电进去，另一个接到手机充电口就能充电，不过效率肯定很低的。现在手机充电器充电距离（线圈之间的间隙）一般定在3-8mm，太近容易有互感，过远自然是感应太弱甚至感应不到。充电效率（转换率），现在按QI标准实验室能达到80-84%，量产的以76%标准，但实际使用起来也就60—73%差不多，和放置的位置、线损有一定关系。
