数字万用表测量继电器好坏方法图解

继电器分线圈和触电两部分，用电阻挡，可以简单测量线圈的阻值，一般有几十到几千欧姆，看交流或者直流，功率大小有差异，如果是短路或者短路，基本上是烧了线圈。然后常开触点，用电阻挡测量，基本上是无穷大的，常闭触点，用电阻挡测量是短路的。如果触点有一定的电阻，也可以判断这个继电器是坏了。我们用万用表测量继电器的好坏，主要是测量两个方面，第一是线圈。用万用表的欧姆挡。继电器的线圈都是有欧姆数的。如果是无穷大或者是零，那就是坏了。第二次测量触点，在静止状态下测量常闭点的欧姆数。正常情况下应该为零。然后用手将继电器按下。来模拟闭合情况，测量船常开点的闭合电阻。也应该为零。这样基本上就是合格的了。 但在通常情况下，继电器我们是不测量好坏的。这首先说计算器在出厂的时候坏的可能性很小。另外继电器要想测量起来一般还是很困难的，非常麻烦。而且坏的概率不是很高。所以通常不去测量。 还有一点必须交代。万用表在使用测量之前，必须将两个表笔短接来看一看是否回零，以确保万用表的指示正确，避免测量误差。
1.测量继电器线圈的直流电阻值

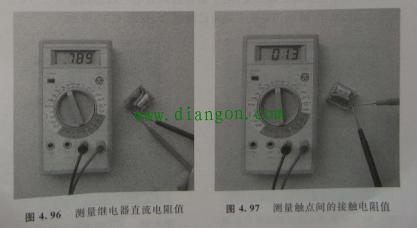

用数字式万用表测量继电器直流电阻值的方法与指针万用表类似。根据继电器的标称直流电阻值,将万用表置于适当的电阻挡,两支表笔任意连接到继电器线圈的引出脚上进行测量,如图4.96所示。将检测结果与标称值比较,如果误差在士l0%以内,则属正常;如果电阻值明显偏小,则线圈有局部短路性故障;如果电阻值为零,则说明线圈短路;如果万用表显示溢出符号“1”,则说明线圈断路。
2.测量吸合电流
测量吸合电流的方法与指针式万用表相同,把数字式万用表置于直流电流200mA挡,与继电器线圈、5.1kΩ电位器、200Ω电阻器串联起来,接到20V直流电源两端。
测量前,先将电位器调节到电阻值最大处,然后打开直流电源开关,慢慢地调节电位器减小阻值,当继电器刚产生吸合动作时,万用表显示的电流值,就是该继电器的吸合电流。
3.测量释放电流
在上一步测量吸合电流后,电路不变,继续测量释放电流。测量时,在继电器吸合状态下慢慢地调节电位器增大阻值,当继电器刚产生释放动作时,万用表显示的电流值,就是该继电器的释放电流。
4.测量触点的接触电阻值
用万用表的200Ω电阻挡,测量闭合的两触点之间的电阻值,通常显示为零点几欧,如图4.97所示。如果显示屏显示溢出符号“1”,表明被测两触点之间是断开的。

如果是用蜂鸣器挡检测,万用表除了显示闭合的两触点之间的电阻值外,还应该同时发出蜂鸣声。如果万用表显示溢出符号“1”,蜂鸣器不发声,表明被测两触点之间没有接通。
