电路中电位分析

一、电位
１.定义　在电路中任选一点ｏ为参考点，则某一点a到参考点ｏ的电压就叫做点a的电位，用Ｖa表示。
２.电路的参考点　电路的参考点可以任意选取，参考点选得不同，电路中各点的电位随之改变，但是任意两点间的电压值是不变的。所以各点电位的高低是相对的，而两点间的电压值是绝对的。通常认为参考点的电位为零
某点电位在数值上等于该点与参考点之间的电压。当电路参考点改变时，该电位随参考点发生变化，但它与原来参考点之间的差值不会发生改变。
电位是一种由电路中的位置所确定的势能，具有明显的相对性——其高低正负取决于电路参考点。理论上电路参考点的选取是任意的，但实际应用中经常以大地作为零电位点。 有些场合下，设备和仪器的底盘或机壳与接地装置相连时，也常选取与接地装置相连的机壳作为电路参考点；电子技术中为方便于问题的分析和研究，还常常把电子设备的公共连接点作为电路参考点。
二、电路中各点电位的计算

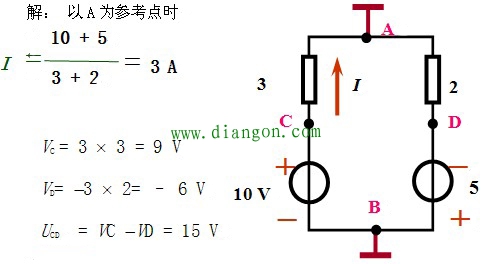

例１：电路如图图所示，分别以A、B为参考点，计算C和D点的电位及C和D两点之间的电压。

结论：电路中某一点的电位等于该点到参考点的电压；
