电压等级划分标准规范

时间:2023-03-06作者:佚名
为了避免混淆,在下文中会区分输电、配电电压等级。
  《GB/T156-2007 标准电压》中已经对大部分电压等级做出了规定。这个标准采用IEC 60038。在《GB/T156-2007 标准电压》的前言中已经提到:“lEC 60038 是一项较特殊的基础标准,它在尊重各国标准电压体系的前提下,通过协商提供了以50 Hz 和60 Hz 为基本参数的两个标准电压系列,并在每个系列中综合提供了该系列的基本电压等级。各国可根据本国情况选择其中的标准电压系列和该系列的基本电压等级。我国一直采用50 Hz 的标准电压系列。”

电压等级划分标准规范
   需要注意的是,电压等级并非一成不变,电网中所有的电压等级组成该电网的电压序列。而电压等级序列的确定会受到技术水平、设计制造水平、投资效益等方面的限制。
  以我国为例,早在1959年,我国公布的高压交流额定电压等级,分别为6kV,10kV,35kV,60kV,110kV,220kV和330kV,后逐渐将60kV列为非标准等级,电网发展初期的3.3kV亦被淘汰,6kV经过改造被10kV代替。
  而现在,500kV已经成为我国省网骨干网架,750kV成为西北电网骨干网架,还有更高等级的1000kV特高压电网。
  至于直流电压等级,则有±400kV(青海—西藏750千伏/±400千伏交直流联网工程),±500kV(天广直流),±660kV(银东直流),±800kV(云广直流),±1100kV(准东-皖南)。
为什么要规定电压?
  一个重要原因就是电压的随意性会造成输配电设备和发电资源的巨大浪费,同时也不利于输配电设备的标准化设计生产,无法实现设备制造的规模化效益。
为什么要有序列?
  因为电压等级过多过密会使得设计上显得十分繁杂,造成输变电容量重复过多,电网线损及无功损失损耗加大,而且占用了许多有色金属,造成了资源浪费。
  目前的电压等级序列的发展趋势是:尽可能简化电压等级层次,进入城区中心的进线电压逐步提高,高压深入城市中心。其规律是在最高一级输电电压与中压分配电压之间只插入一级高压供电电压。
  由于我国地大物博(在这里必须用这个词),且能源基地与负荷中心之间距离较长。所以导致单一输电电压无法满足所有输送距离和输送容量的要求。例如,根据张运洲等人的计算,:±500 kV 直流输电技术的经济输电距离小于1100 km,±660 kV直流输电技术的经济输电距离为900~1700 km,±800 kV直流输电技术的经济输电距离为1200~2700 km,1000kV 直流输电技术的经济输电距离在1800 km 以上。西北宁东煤电送华北、彬长煤电送华东、溪洛渡水电送华中等近10 个直流输电工程的输电距离在1000~1400 km 间。如果采用±500 kV 直流系统则损耗大,经济性差;采用±800 kV 直流则投资过高,因此必须引入一个中间电压等级±660kV。而西藏水电送华东、新疆准东火电送华中等大型直流工程的输电距离超过2 700 km,送、受电需求大,如果用±800kV,则线损率达到10%以上且输电容量与需求不匹配,必须采用更高电压等级。

电压等级划分标准规范

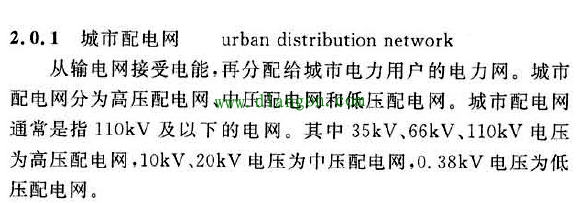

标准GB50613-2010 《城市配电网规划设计规范》
简单概括:
交流电压等级
特高压:1000kV以上
超高压:110kV,220kV,500kV,750kV
高压:10kV,35kV
低压:0.38kV以下
直流电压等级除了800kV及以上称为特高压之外,输电网络里正负400、500、660、800kV什么都有,一般都统称高压。
