自制手工弯管器 导压管穿线管冷弯不求人

本文介绍制作手工弯管器方法、手工弯管器使用及钢管冷弯尺寸，你仔细阅读并加以实践，导压管和穿线管敷设水平能迅速提高。
在仪表维修中，会涉及到仪表导压管及电气保护管的敷设工作，尽管工作量不会太多，仍会遇到钢管的冷弯加工，钢管的冷弯制就需要弯管器。对于工作量不大或一些小型企业，专门购置电动、机械的弯管器并不划算，如果能自己动手制作一副弯管器是很方便且实用的。现介绍一种手工弯管器的制作方法，先按图1加工好滑轮，然后按图中的垂直线将滑轮锯割为四块，把锯下的四块铁分别焊接在两根钢管上，如图2所示，一个滑轮可以制作一副弯管器。焊接时拿一截对应直径的钢管比着焊两铁块的间距，这样焊好后空隙比较合适，如果空隙小了，无法从侧面放到要弯制的管子上，操作起来不方便。图中加工序号1制作的弯管器可用来弯1/2in的水煤气管，锯割的铁块焊接在1in的钢管上，钢管长度为1.2m左右。用加工序号2制作的弯管器可用来弯Ф14的导压管，锯割的铁块焊接在1/2in的钢管上，钢管长度为lm左右。

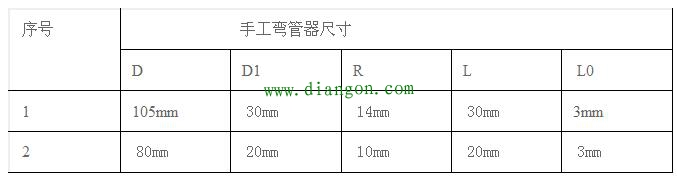

表1 手工弯管器滑轮加工图

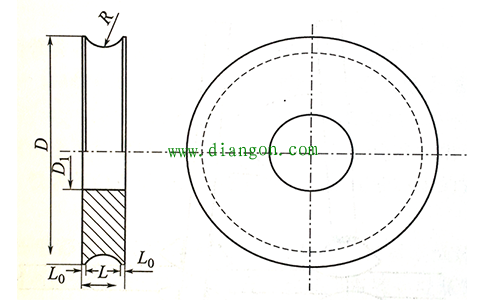

图1 制作手工弯管器的滑轮

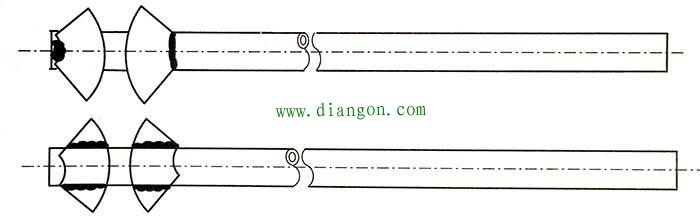

图2 手工弯管器焊接示意图
用手工弯管器冷弯导压管的方法
用手工弯管器弯钢管时，先在钢管需要弯曲处划上记号，然后把弯管器套在被弯制的钢管上，弯管器要分别放在被弯制钢管的两侧，如图3所示。弯管时需要两个人共同操作，其中一个人使用2号弯管器，作用是固定被弯管，另一个人使用1号弯管器，由其来进行弯管，两人的用力方向正好相反，如图3中的箭头所示。弯制质量取决于操作1号弯管器的人，如要弯制图3所示的直角弯时，2号弯管器固定在c处不动，1号弯管器从a处用力向箭头方向弯动，并逐渐向b端移动，直至弯成直角弯，这样还可保证L的尺寸。钢管弯制时要一次弯成，管子弯曲后，应检查有无裂纹和凹陷处。仪表管的弯曲半径在《GB 50093-2013 自动化仪表工程施工及验收规范》有规定，即“高压钢管的弯曲半径宜大于管子外径的5倍，其他金属管的弯曲半径宜大于管子外径的3.5倍，塑料管的弯曲半径宜大于管子外径的4.5倍”。

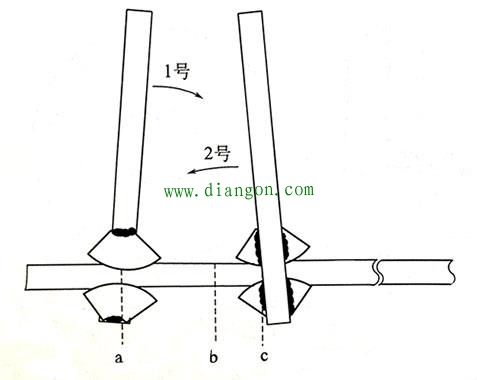

图3 钢管冷弯示意图

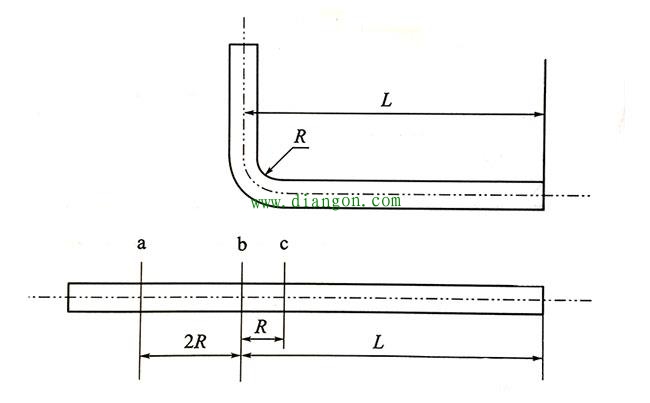

图4 钢管弯制尺寸图
