变频器的安装与接线注意事项
|

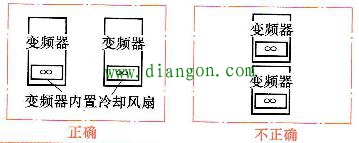

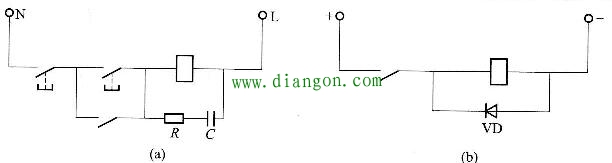

在安装变频器时，要注意以下事项： (1)由于变频器使用了塑料零件，为了不造成破损，在使用时，不要用太大的力。 (2)应安装在不易受振动的地方。 (3)避免安装在高温．多湿的场所，安装场所周围温度不能超过允许温度(-10— 50℃)。 (4)安装在不可燃的表面上。变频器工作时温度最高可达150℃，为了安全，应安装在不可燃的表面上，同时为了使热量易于散发，应在其周围留有足够的空间。 (5)避免安装在高温、多湿的场所。 (6)避免安装在油雾、易燃性气体、棉尘和尘埃等等漂浮的场所。若一定要在这种环境下使用，可将变频器安装在可阻挡任何悬浮物质的封闭型屏板内。 变频器可安装在开放的控制板上，也可以安装在控制柜内。 (1)安装在控制板上。当变频器安装在控制板上时，要注意变频器与周围物体有一定的空隙，便于能良好地散热。 (2)安装在控制柜内。当变频器安装在有通风扇的控制柜内时，要注意安装位置，让对流的空气能通过变频器，以带走工作时散发的热量。 如果需要在一个控制柜内同时安装多台变频器时，要注意水平并排安装位置，若垂直安装在一起，下方变频器散发的热量烘烤上方变频器。 在安装变频器时，应将变频器垂直安装，不要卧式、侧式安装，如图所示。 图 变频器安装在控制柜中 图 多台变频器应并排安装 变频器通过接线与外围设备连接，接线分为主电路接线和控制电路接线。主电路连接导线选择较为简单，由于主电路电压高、电流大，所以选择主电路连接导线时应该遵循“线径宜粗不宜细”原则，具体可按普通电动机的选择导线方法来选用。 控制电路的连接导线种类较多，接线时要符合其相应的特点。下面介绍各种控制接线及接线方法。 (1)模拟量接线。模拟量接线主要包括：输入侧的给定信号线和反馈线；输出侧的频率信号线和电流信号线。 由于模拟量信号易受干扰，因此需要采用屏蔽线作模拟量接线。模拟量接线如图所示，屏蔽线靠近变频器的屏蔽层应接公共端(COM)，而不要接E端（接地端）的一端，屏蔽层的另一端要悬空。 图 模拟量接线 在进行模拟量接线时还要注意：①模拟量导线应远离主电路100mm以上；②模拟量导线尽量不要和主电路交叉，若必须交叉，应采用垂直交叉方式。 (2)开关量接线。开关量接线主要包括启动、点动和多挡转速等接线。一般情况下，模拟量接线原则适用开关量接线，不过由于开关量信号抗干扰能力强，所以在距离不远时，开关量接线可不采用屏蔽线，而使用普通的导线，但同一信号的两根线必须互相绞在一起。 如果开关量控制操作台距离变频器很远，应先用电路将控制信号转换成能远距离转送的信号，当信号传送到变频器一端时，要将该信号还原变频器所要求的信号。 (3)变频器的接地。为了防止漏电和干扰信号侵入或向外辐射，要求变频器必须接地。在接地时，应采用较粗的短导线将变频器的接地端子（通常为E端）与地连接。当变频器和多台设备一起使用时，每台设备都应分别接地，不允许将一台设备的接地端接到另一台设备接地端再接地。 (4)线圈反峰电压吸收电路接线。接触器、继电器或电磁铁线圈在断电的瞬间会产生很高的反峰电压，易损坏电路中的元件或使电路产生误动作，在线圈两端接吸收电路可以有效抑制反峰电压。对于交流电源供电的控制电路，可在线圈两端接R、C元件来吸收反峰电压，如图 (a)所示，当线圈瞬间断电时产生很高反峰电压，该电压会对电容C充电而迅速降低。对于直流电源供电的控制电路，可在线圈两端接二极管来吸收反峰电压，如图 (b)所示，图中线圈断电后会产生很高的左负右正反峰电压，二极管VD马上导通而使反峰电压降低，为了使能抑制反峰电压，二极管正极应对应电源的负极。 图 线圈反峰电压吸收电路接线 (a)交流供电；(b)直流供电 |
