西门子200 smart PLC指针及循环指令的应用

今天，刚好手头上有一个西门子200 plc，于是着手先编辑这样一个程序。按网友的要求是对一些数据的累加，最后除以一个被除数。我在回复那位网友中也提到了对于一些连续的数据可以实现带参数的子程序编程。
编程思路：
初始化数据、指定指针入口、利用循环指令、对接口数据的用户数量进行累加、循环次数的比较结果进行除法计算，退出循环指令。
将一串连续的数据VW0、VW2、、、、、、10个数据累加，然后再除以一个数。
假设我按VW0 = 10；VW2 = 20；VW4 = 30；这样累加10个数据得到550这个数，再除以一个数据，假设是10，如果程序执行正确，那结果应该是55。

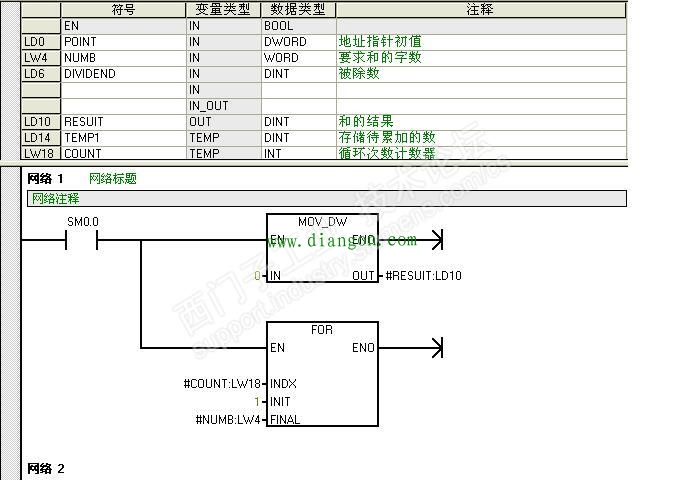

1）首先新建一个子程序，并在接口变量表中定义变量，其中，定义符号、数据类型、必要时做一些注释，方便在编辑程序时理解，图示：

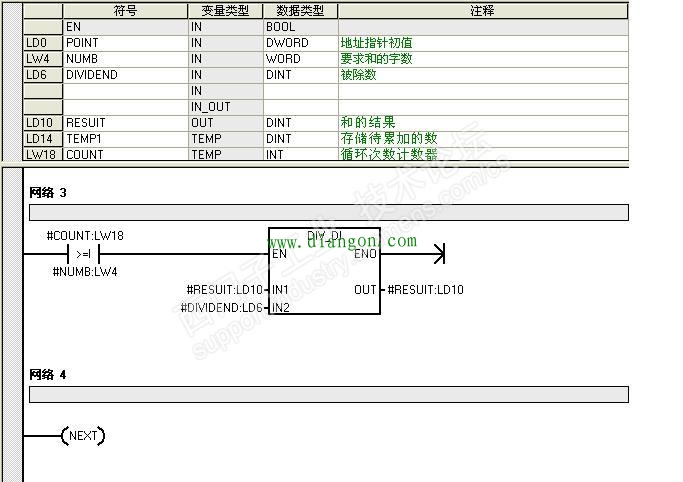

比较循环次数结果达到循环次数，退出循环指令，图示：

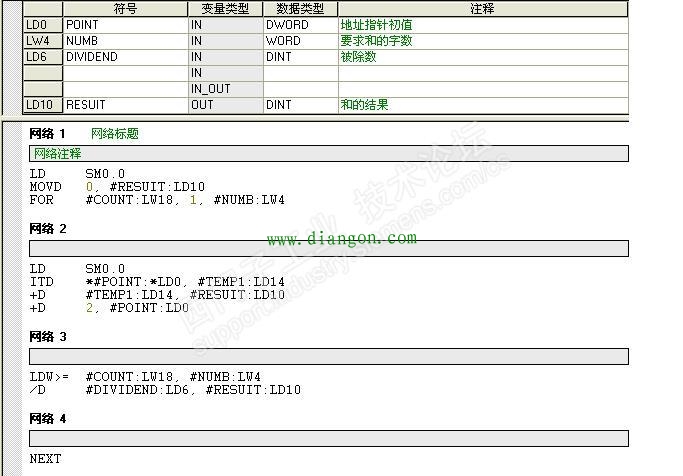

完整的子程序，图示：

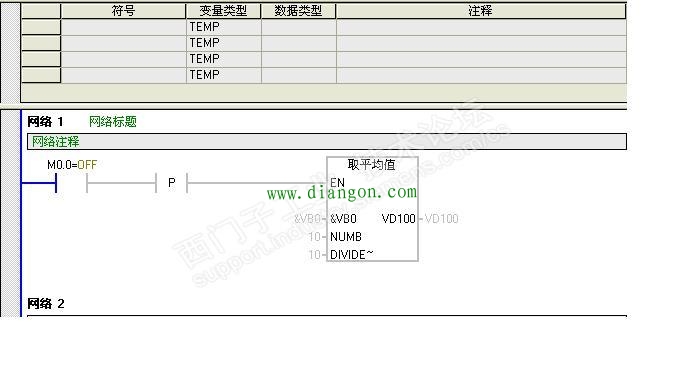

2）在主程序中调用这个子程序，图示：

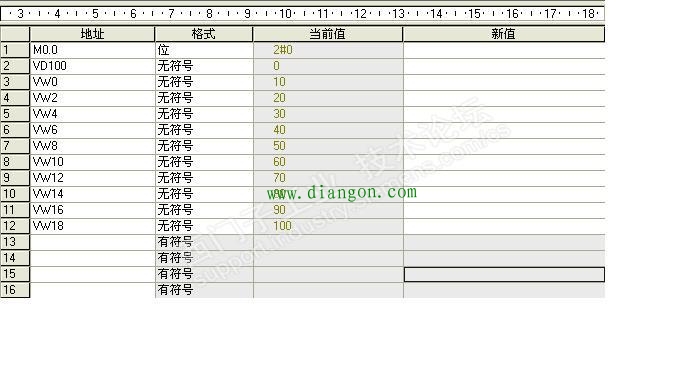

3）在状态表中新建相关的变量数据，图示：

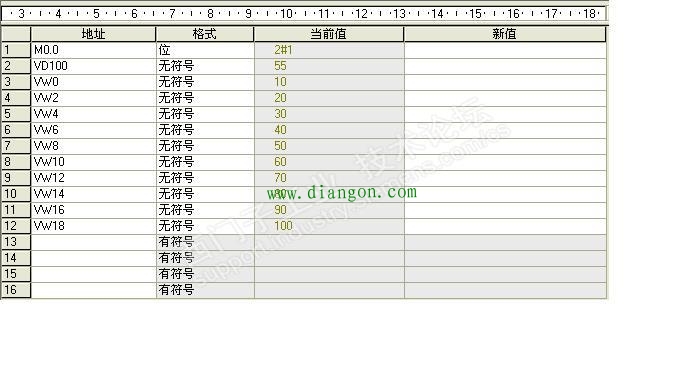

4）输入自VW0开始的10个数据，并连接M0.0，看结果数据存放地址VD100的数据，图示：

从状态表中可以看到结果VD100 = 55，可以实现控制要求。
西门子200的程序可以直接用200smart 软件打开。
