抽出式塑壳断路器工作方式

接上文：http://www.gdzrlj.com/wenku/dgjs/duanluqi/201704/38078.html
　1.断路器插入操作过程
　　断路器需处于分闸状态，将插入式机构手柄处于图1位置，然后再将断路器慢慢放入底座导轨槽中，转动联锁装置使其处于解锁位置，然后再将手柄按图1所示插入方向转动使手柄处于图示插入位置，此时，联锁装置应自动锁上并且到位指示装置接通，断路器插入的操作过程完成。
　　2.断路器抽出操作过程
　　断路器需处于分闸状态，转动联锁装置使其处于解锁位置，将手柄按图1所示抽出方向转动，此时断路器主触头与底座主触头断开，联锁装置会自动锁上；为了防止滑脱，此时断路器还无法正常抽出，需再次转动联锁装置使其处于解锁状态，然后再将手柄按图示抽出方向转动手柄处于图示抽出位置，此时方可将断路器抽出。
　　3.抽出式装置的机械联锁原理
　　联锁装置采用的是触发式自动锁定装置，当断路器运动到主电路及二次电路均断开位置时，联锁装置自动锁定；如需插入或抽出则须转动联锁旋钮到解锁位置后再推动手柄进行插入或抽出操作；当断路器运动到主电路与二次电路可靠接通时联锁装置自动锁定，如需抽出则须转动联锁旋钮至解锁位置后再推动手柄进行抽出。
　　4.抽出式装置电气联锁接线原理
　　抽出式装置配套有二次接线装置，二次回路接线装置采用针式插入，其采用外形轮廓定位，具有自动对正、接触可靠等特点。使用二次装置的目的是为了在检修或快速更换时使断路器及其附件与抽出式装置的底座彻底分离。二次电路的接线方法：断路器内部附件由接线件连至二次装置上的动触头，二次装置对应的静触头则由接线件连线接出至配电系统。
　　5.抽出式电气联锁的方式

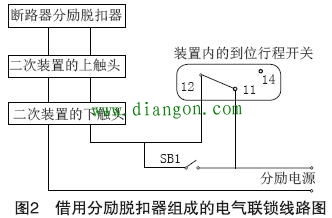

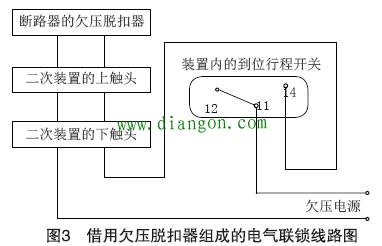

　　借用分励脱扣器组成的电气联锁线路图见图2，借用欠压脱扣器组成的电气联锁线路图见图3。

　　在不妨碍原有分励脱扣器或欠电压脱扣器作用的情况下，借用其一作为电气联锁的组成部分，可以有效防止操作过程中因误操作装置时带来的危险性。比如：当断路器处于合闸状态下进行插入或抽出时，此时电气联锁机构会在主电路尚未接通或断开之前促使断路器内部附件动作使其处于自由脱扣状态，而且在主电路未可靠接通（到位指示灯显示）时断路器无法合分。
