老电工改造旧配电柜加装电流互感器问题总结

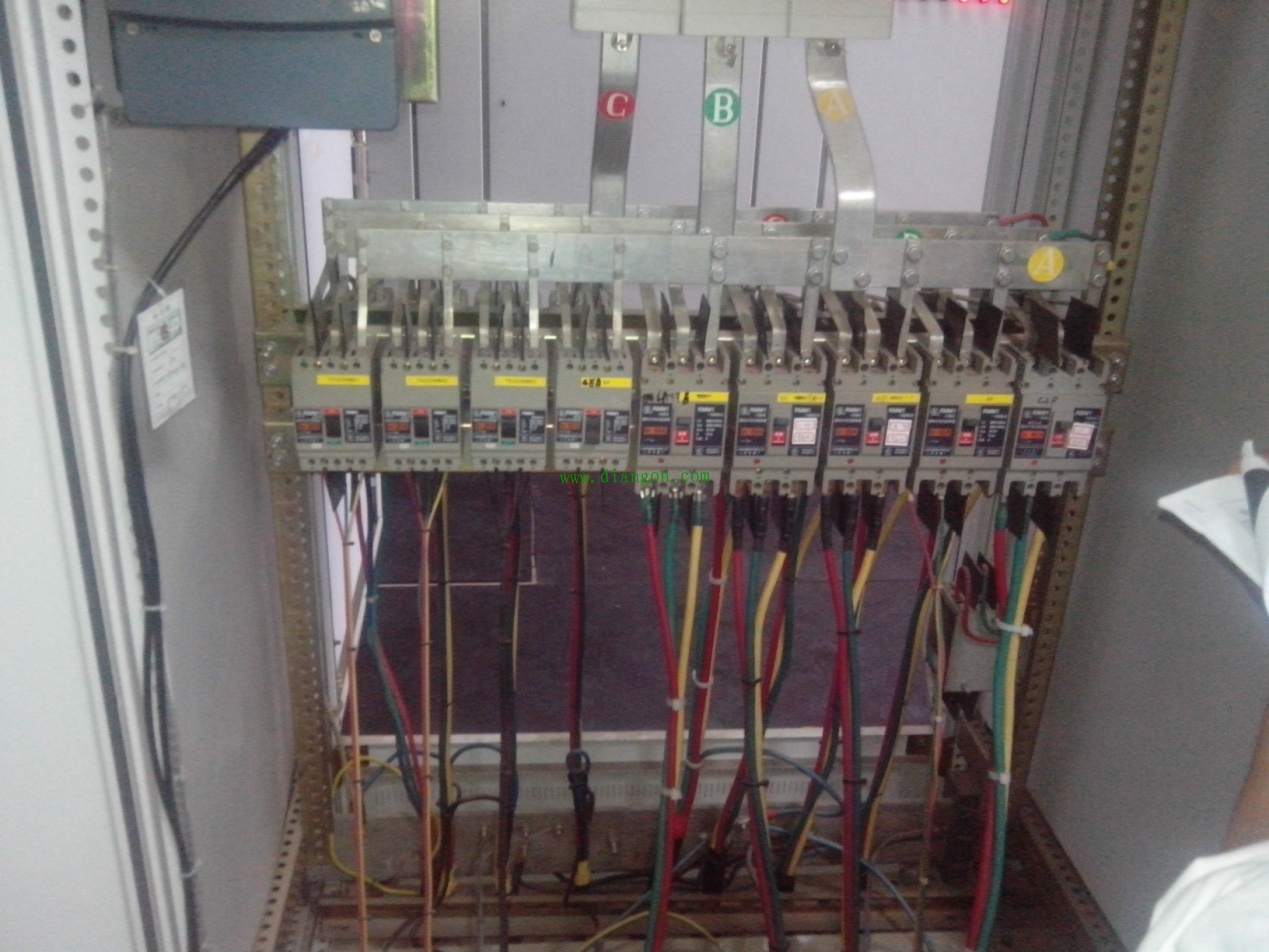

图一——配电柜正面

图二——配电柜背面
大家注意到了吗？这些旧的配电柜里的空气断路器的开关型号和额定电流：

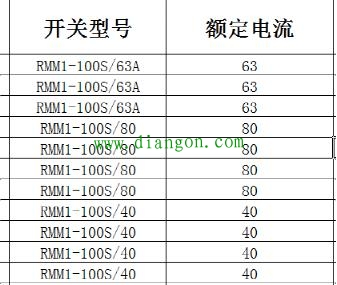

图三——配电柜里需要装电流互感器空气断路器
为了选出这个表里的互感器，需要注意三个方面：

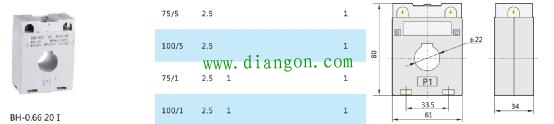

第一个方面是因为电流互感器的精度等级，电流互感的按选型的需要分为，计量级，测量级，保护级，分为三个级别，我选得是正泰BH系列的电流互感器，电流互感器的精度等级1级是用于保护级，电流互感器的精度等级0.5级是用于测量级，电流互感器的精度等级0.2级是用于计量级。这个三个等级的互感器大家一定要注意！尤其是计量级的电流互感器，精度等级越高越好。
第二个方面是因为你要考虑现场的实际情况，我这次选型就遇到了这样的情况，空气断路器的额定电流基本都是40A,63A,80A(图三)，但是大家可以从图一、图二里看的出来，空气断路器下口的电线都很粗，根本不是按照额定电流选得电线，这个时候我选互感器就要注意了，我不能选空心的电流互感器，空心的电流互感器受穿心匝数的影响，我无法使用，图四和图五对比大家就知道了，实心电流互感器的我不用考虑穿心匝数的问题（适合额定电流在100A一些的计量级使用）。

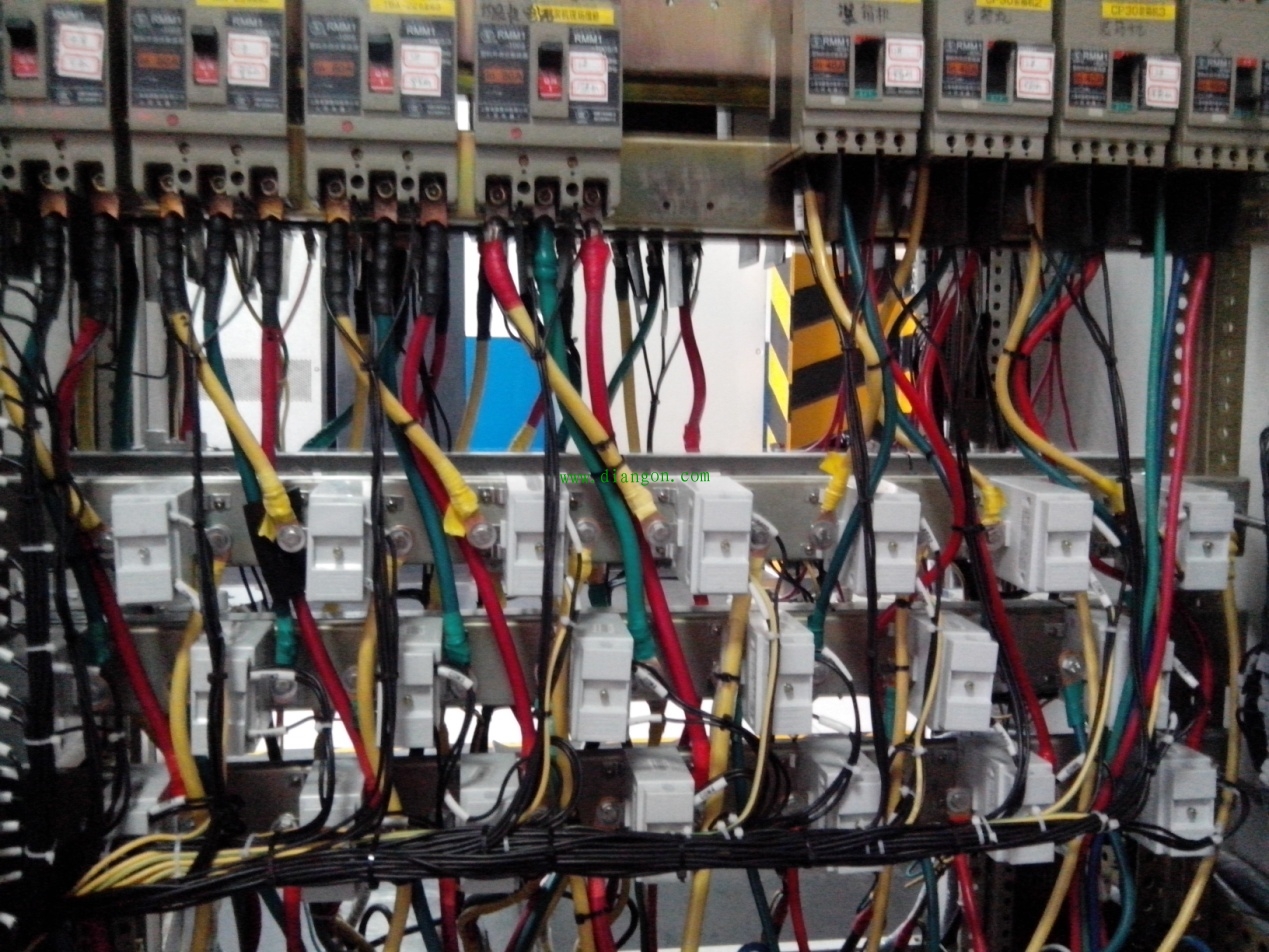

图四——实心电流互感器

图五——空心电流互感器
第三个方面就是实心互感器在安装过程的大家需要注意的，我也是安装好了才发现的这个结果：

图六——竖着安装的电流互感器

图七——横着安装的电流互感器
安装好了，我发现横着安装的电流互感器比竖着安装的电流互感器，明显看着好看，最主要的是线路清晰，安全。
这是我最近施工过程中遇到的问题，分享给大家，欢迎大家踊跃发言，讨论我们电工在工作中遇到的问题。
