变频器控制中编码器的作用及编码器接线方法图解

编码器是将信号或者数据进行编制，转化为可以用通讯，传输和存储的信号形式的一种设备，而塔机上使用的编码器主要是通过单位时间里的脉冲数来检测电机的转速，然后反馈给变频器实现精准控制，保证设备的安全使用。

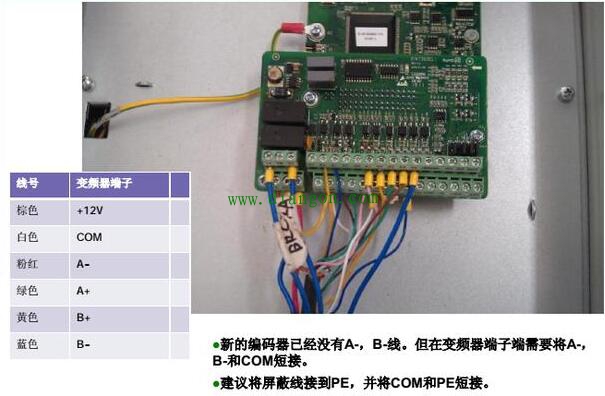

编码器上有许多颜色小线，包括棕色，白色，粉色，绿色，黄色和蓝色，在其他变频器上的接线大同小异，以麦格米特为例，如图所示：

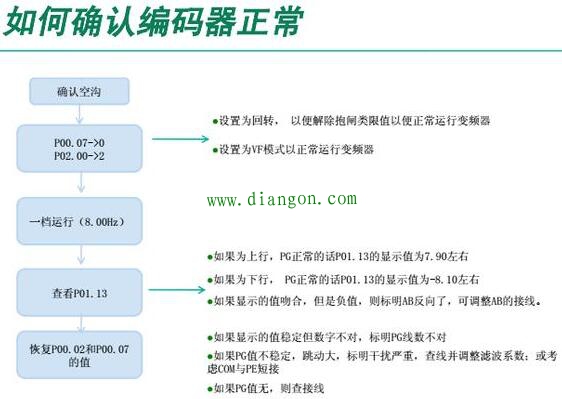

安装完之后，确认无误然后就可以检测是否安装正确，编码器是否可以正常使用.

如果确认一切都没问题，那么恭喜你，你已经学会了。如果喜欢请记得分享出去。
