电工测量用电流互感器的连接方法和工作原理图解

1．连接电路

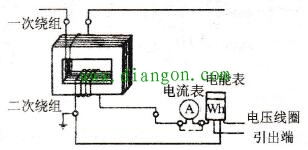

电流互感器的初级线圈匝数很少（通常称之为一次绕组），串联在主电路（被测电路）中，而次级线圈匝数很多（通常称之为二次绕组）与仪表或继电保护装置、指示电路等连接。电流互感器具体连接方法示意图如图1所示。

图1 电流互感器的连接方法

2．工作基理

电流互感器的工作原理与变压器基本相同，电流互感器初级线圈的电流取决于原电路的负载电流，与次级线圈所接负载无关。次级线圈的电流随原电路负载电流的变化而改变，因此可通过连接的仪表测出被测电路的电流。
