电压互感器的精度等级与最大允许误差

1．理想的电压互感器

理想的电压互感器励磁电流为零，线圈的阻抗可忽略不计，初、次级电压比等于其匝数比，相位也没有偏移。

2．电压互感器的精度等级与最大允许误差

但是，实际的电压互感器中总是存在一定的励磁电流及线圈阻抗，因此，必然会产生电压误差和相位误差。根据允许误差范围，电压互感器可分为四个精度等级。电压互感器的精度等级与最大允许误差见表1所示。

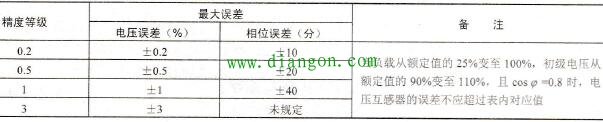

表1 电压互感器的精度等级与最大允许误差

3．举例说明

电压互感器的每种精度等级都对应额定的容量，因此，同一电压互感器按其次级负载的大小可以在不同的精度等级下工作。

JDZJ-10型电压互感器，在负载功率因数cosφ=0.8的情况下，精度等级为0.5级，其使用容量为50 VA；若精度等级为1级，则使用容量为80 VA；精度等级为3级时对应使用容量为200 VA；如果不考虑精度等级，仅需满足允许发热条件，则它的最大容量为400 VA
