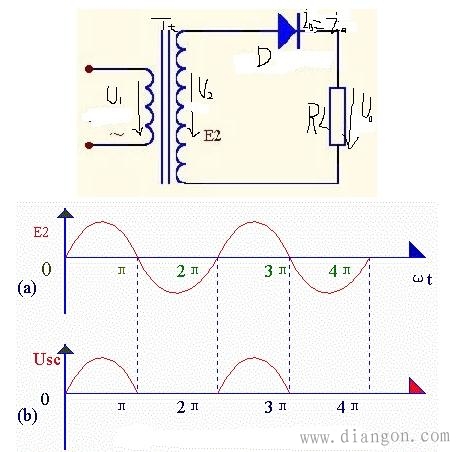

单相半波整流电路图原理分析

首先将U1(一般电网电压220v)转换为U2。由于二极管D的单向导电性，当U2为正半周期时，理想情况下，RL两端的波形与U2相等;当U2为负半周期时，D截止，U0 = 0。因此，整流电路的输出电压的极性一定，其大小是随时间改变的。
用相应的公式可以求得U0的平均值，即U0 = 0.45U2，继而可以求出I0的平均值。
流过二极管的电流ID就是整流后的电流I0，因此二极管的最大正向平均电流ID = I0;
二极管D截止时，交流电压U2加在D的两端。因此二极管承受的最高发向工作电压为根号二倍的U2。
