运算放大器输出短路的保护方法

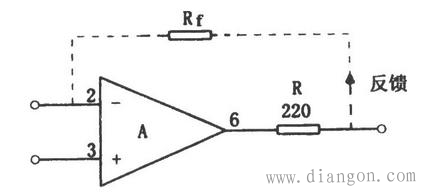

运放输出短路的保护方法很简单，只要用一个小电阻R串接于运放的输出端，如图所示，就能防止输出短路失效。如果这个电阻接到反馈环路内，如图中虚线所示，除输出电压明显下降外(负载为2kΩ时，图中数值情况下，Vo可下降10%)，对电路的其它性能无任何影响。

这种电路还有一个优点，对于外接容性负载，电路也非常稳定。因此，即使集成运放内部已加限流电阻，也应在运放输出端外接一个小电阻。
