对逻辑操作结果RLO直接操作指令使用说明

(1)对逻辑操作结果RL0的直接操作指令及其说明（见表）

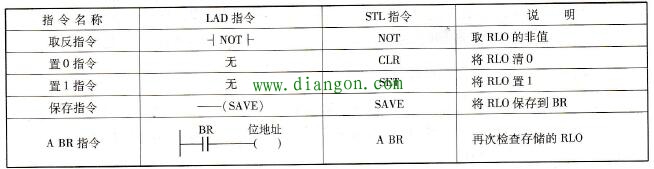

表 对逻辑操作结果RLO的直接操作指令及其说明

(2)指令说明

①取反指令NOT。取反指令将逻辑操作结果RLO的状态取反后存入RLO。在LAD和FBD中以触点的形式表示。

②置0指令CLR。置0指令将RLO的内容置为0。在LAD和FBD中不能使用，只能用在STL中。

③置1指令SET。置1指令将RLO的内容置为1。在LAD和FBD中不能使用，只能用在STL中。

④保存指令SAVE。保存指令将RLO的内容存放在状态字的BR中。在LAD中以线圈的形式表示。

⑤A BR指令。A BR指令是再次检查所存储的RLO。

(3)编程示例（如图所示）

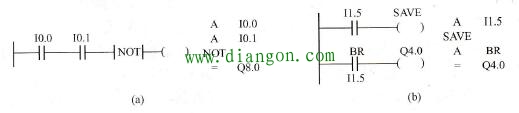

图 对RLO的直接操作指令

说明：对于图(a)，当I0.0与I0.1均闭合时，则RLO应为“1”，但经NOT指令后，RLO变为“0”，因此Q8.0为“0”（失电）。对于图(b)，SAVE指令将当前值态存入BR，然后通过检测BR位来检查保存的RLO。
