当心！有时验电笔也“坑”人

今天和广大电工朋友一起聊一下关于验电笔的故事。大家一定觉着有些奇怪，普通的低压验电笔有什么好聊的，那个电工不会用？诚然我不否认大家都好使用验电笔，但不知大家在用它来处理故障时有没有被“坑”过？
犹记十多年前本人刚接触电工工作，还在努力入门阶段，什么知识都靠自学，工具也就螺丝刀、扳子、钳子、验电笔等这些常用家伙事。话说一天原来工作的车间内所用电气设备控制柜出现故障，无法正常操作使用。处理故障的差事落到了本人的头上。

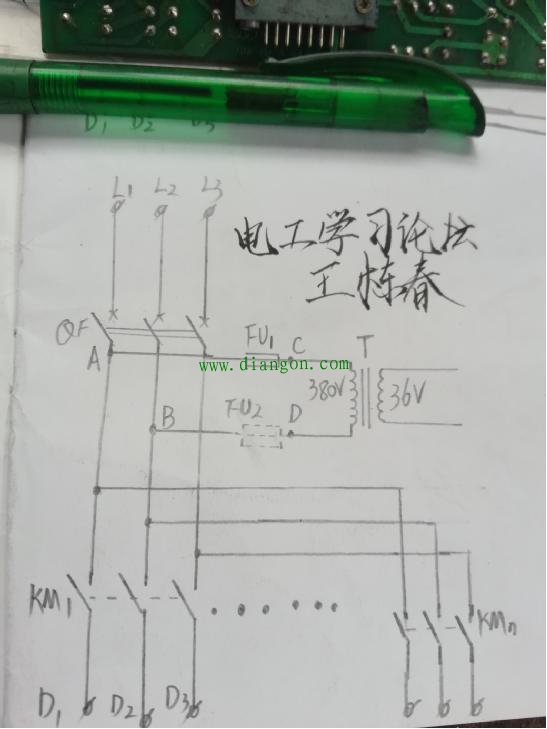

为了安全，该电气控制柜除一次回路采用三相380v电源外，控制回路均使用安全电压36v进行操作控制。该安全电压由两相火线经两只2A瓷座螺旋保险接入一台380v变36v的控制变压器得到。了解到故障现象为二次回路所有接触器和继电器均无法操作。我一看这是典型的电源故障，于是掏出验电笔逐个测量三相火线，结果显示均正常。既然如此看来问题出在控制回路便想如果保险或者变压器有损坏同样一定会没有电的，我再次用验电笔测量变压器回路如图的A、B、C、D四点（见附图）结果却是验电笔氖泡均发亮，看来是控制变压器坏了！当我费劲巴拉地更换好一台控制变压器后，通电一试，故障依然如故，这一下使我有些措手不及。在平复一下急躁的心情后，我仔细分析了一下，好像两只瓷座螺旋保险没有实际拆开看过，遂拆开看了一下里面的保险芯，谁知有一只竟然熔断提示点脱落明显烧断了，哎！待更换好一只新规格的保险芯后通电正常了。

此时我有些纳闷，既然一相保险已经熔断为何验电笔在测量A、B、C、D四点时均显示正常？这岂不怪哉！后来仔细分析了一下，原来A、B、C、D四点当中，只有B点为L2的显示，A、C为L1相正常的显示，至于D点则为L1经过控制变压器一次侧而显示的，由于保险FU2熔断，变压器一次侧只有L1而没有L2故无380v电压所以变压器根本无法正常工作。再仔细检查测量了换下来的控制变压器发现为好的，而哪只熔断保险芯推断为长时间使用，而接触不良而自然损坏的。
哎！没想到作为电工“眼睛”的验电笔也把我给“坑”了！以后为了避免再被验电笔所“坑”，我便攒钱买了一只万用表，处理起这种故障只需测量一下电压值，故障便一目了然了。
