高压配电柜二次操作时不能合闸的故障诊断分析

本文通过高压控制柜内的真空断路器二次操作时不能合闸的案例分析，在二次操作时不能合闸故障排查和处理过程中，总结经验：如果断路器在第二次操作时合不上闸，可能是电路中有持续的合闸信号，也就是防跳闭锁环节在起作用。
故障设备：某高压开关柜

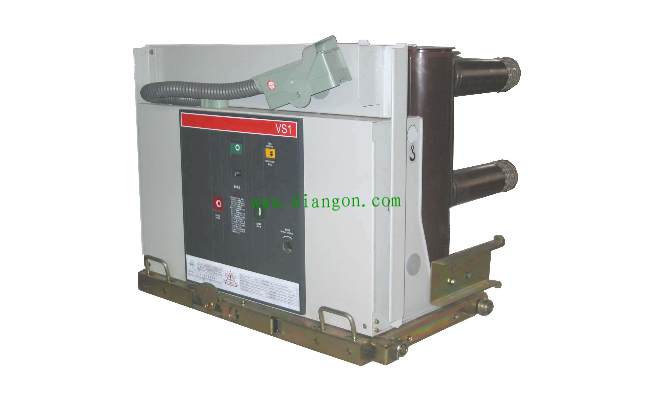

故障现象：对高压开关柜的微机保护装置进行改造后，把真空断路器放在试验位置试车，第一次合闸、分闸动作都正常，但进行第二次合闸时，发现断路器不能合闸。

诊断分析：
①检查微机保护装置的插接件，已经插接到位。
②检查合闸回路接线，没有接触不良的问题。
③对控制回路进行测量，发现断路器在第一次合分闸之后，即使未按合闸按钮，微机保护装置的合闸输入回路仍有合闸信号。而在正常情况下，如果不按合闸按钮，微机保护装置不应该有合闸信号。
④对控制电路进行仔细检查，发现断路器原来就有防跳回路，但是在进行微机改造时，在微机保护装置中又设置了防跳回路。这两套防跳功能共存时，可能发生冲突。
故障处理：打开断路器的面板，通过跳线将断路器本体的防跳功能去掉，而保留微机保护装置内部的防跳功能。重新操作后，多次合闸和分闸都很正常。
【经验总结】：如果断路器在第二次操作时合不上闸，可能是电路中有持续的合闸信号，也就是防跳闭锁环节在起作用。
