西门子PLC专用PROFIBUS电缆连接线详解

西门子plc的PPI通信、MPI通信和PROFIBUS-DP现场总线通信的物理层都是RS-485，而且采用都是相同的通信线缆和专用网络接头。西门子提供两种网络接头，即标准网络接头和包括编程端口接头，可方便地将多台设备与网络连接，编程端口允许用户将编程站或hmi没备与网络连接，而不会干扰任何现有网络连接，图为带编程口的网络接头。标准网络接头的编程端口接头均有两套终端螺丝钉，用于连接输入和输出网络电缆。这两种接头还配有开关，可选择网络偏流和终端。图显示了电缆接头的普通偏流和终端状况，右端的电阻设置为“on”，而中间的设置为“off”，图中只显示了一个，若有多个也是这样设置。要将偏流电阻设置“on”或者“off”，只要拨动网络接头上的拨钮即可。图中拨钮在“off”一侧，因此偏置电阻未接入电路。

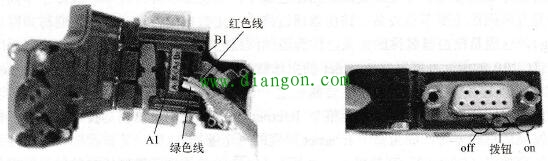

图 网络接头的偏流电阻设置图

西门子的专用PROFIBUS电缆中有两根线，一根为红色，上标有“B”，一根为绿色，上面标有“A”，这两根线只要与网络接头上相对应的“A”和“B”接线端子相连即可（如“A”线与“A”接线端相连）。网络接头直接插在PLC的通信口上即可，不需要其他设备。注意：三菱的FX系列PLC的RS-485通信要加RS-485专用通信模块和偏流电阻。
