it接地系统原理

IT系统的安全原理是：在不接地配电网中，当一相碰壳时，接地电流IE通过人体和配电网对地绝缘阻抗构成回路。如各相对地绝缘阻抗对称，即 Z1=Z2=Z3=Z，则运用戴维南定理可以比较简单地求出人体承受的电压和流经人体的电流。

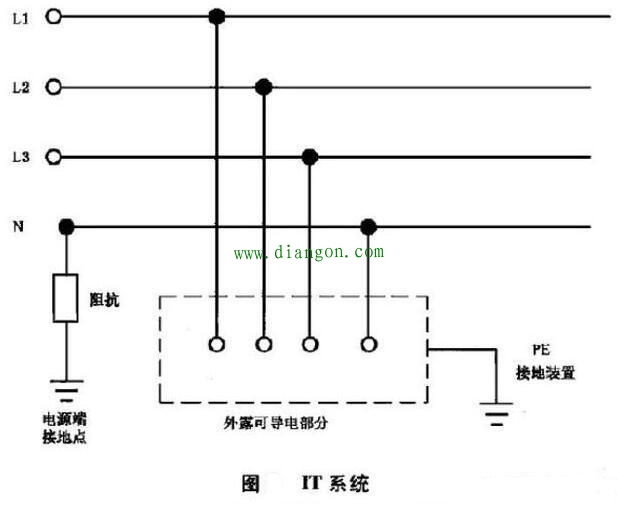

　IT系统即保护接地系统，保护接地是应用最广泛的安全措施之一，不论是交流设备还是直流设备，不论是高压设备还是低压设备，都采用保护接地作为必须的安全技术措施。在不接地配电网中，当一相碰壳时，接地电流IE通过人体和配电网对地绝缘阻抗构成回路。如各相对地绝缘阻抗对称，即 Z1=Z2=Z3=Z，则运用戴维南定理可以比较简单地求出人体承受的电压和流经人体的电流。故障情况下可能呈现危险对地电压的金属部分经接地线、接地体同大地紧密地连接起来，把故障电压限制在安全范围以内的做法就称为保护接地。在不接地配电网中采用接地保护的系统称为IT系统。字母I表示配电网不接地或经高阻抗接地，字母T表示电气设备外壳接地。只有在不接地配电网中，由于其对地绝缘阻抗较高，单相接地电流较小，才有可能通过保护接地把漏电设备故障对地电压限制在安全范围之内
