plc通信故障分析

1）如果现场的plc都工作正常，而显示器中的工艺参数有部分信号异常，则可以根据这些信号在通信总线上的位置大概判断通信故障的位置，再进一步判断是通信模块故障，还是通信总线故障。

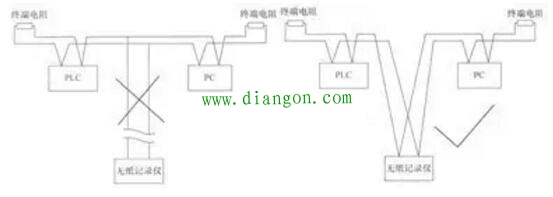

2）以RS-485硬件协议为总线结构的很多总线，如MPI、PROFIBUS、CAN等，它的通信距离通过光纤或电缆可以延伸很长距离。需要引起大家的注意的是，每个接入总线的PLC、计算机等设备的连接线不允许采用从总线上直接并联引出很长距离的方式。通信总线不允许分叉连接如图1所示.

图1 通信总线不允许分叉连接

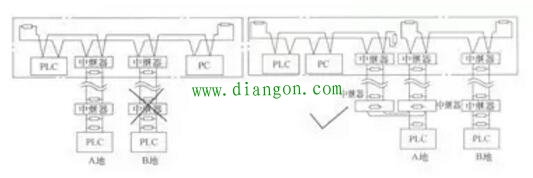

3）对于有中继器的情况，不允许相邻两个中继器的分叉线有很长的连接，否则都将会出现通信不正常的问题。通信总线的中继器连接如图2所示.

图2 通信总线的中继器连接
4）对于MPI总线，西门子说明书中并没有限定运行组态软件PC的数量，但是根据笔者很久以前实验的结果：在同一个MPI总线网络中，不能有3台以上的组态软件PC运行，最多3台，否则会出现后开机的PC不能进入网络。
