RS-232串行通信电路图
时间：2023-03-06来源：佚名
|
AVR系列单片机都带有异步串行接口，而我们现在学习的ATmega64更是有两个串口。我们知道单片机的电平一般都是TTL电平(关于TTL电平与 CMOS电平等其他电平的区别，我们以后单独详解)，而计算机的串口是RS-232电平，这两种电平不能互相匹配，所以如果将这两种电平互联，需要一个电平转换电路，本实例中使用常用的MAX232芯片，它实现RS-232电平和TTL电平的互换。

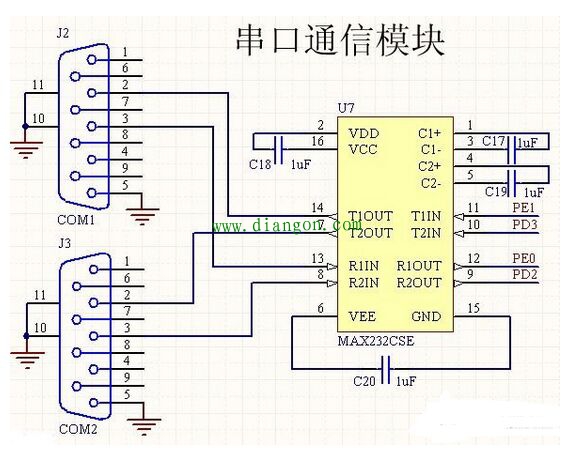

在MAX232的数据手册中，有这个芯片的典型连接电路，我们直接采用这种电路即可。关于MAX232的连接电路，其实非常简单，我们只要记住4电容(或 5电容)就可以了。这里的4电容指的是电路中只需要连接4个电容就可以;至于5电容，多出来的那个电容是连接VCC和GND之间的电容，这个电容可以不接，但是从考虑电源的稳定性上来说，建议接上。至于电路中电容大小的选择可以参考数据手册，需要注意的是这里要用无极性电容(不区分正负极)。电容值一般有三种选择0.1uF、1uF、10uF.电容值的大小会影响到端口的驱动能力，电容大，驱动能力强，电容小，驱动能力弱。通常使用1uF的电容就足够了。 RS-232串行通信电路图如下所示：
|
